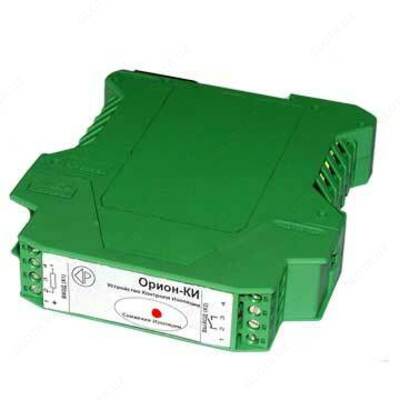

Орион-КИ — устройство контроля изоляции газовой защиты

Описание товара

Назначение устройства контроля изоляции газовой защиты Орион-КИ:

Устройство контроля изоляции Орион-КИ предназначено для непрерывного контроля состояния электрической изоляции цепей газовых защит трансформаторов и РПН, и устанавливается в шкафах и на панелях защиты силовых трансформаторов.

Устройство контролирует ток, протекающий в цепи отключающих контактов газового реле, и срабатывает при достижении им значения тока срабатывания, что сигнализирует о снижении сопротивления изоляции между жилами кабеля, связывающего контакты газового реле со шкафом защиты трансформатора, ниже 500 кОм. При этом замыкается контакт выходного реле устройства и загорается красный светодиод на корпусе устройства. Для исключения ложного срабатывания устройства при срабатывании газовой защиты, предусмотрена блокировка срабатывания устройства при значении тока во входной цепи устройства более 35 мА.

Устройство может использоваться при напряжении оперативного постоянного тока 110 В и 220 В. Для увеличения тока срабатывания устройства при напряжении 220 В необходимо установить перемычку между соответствующими контактами входного разъема. Устройство не требует внешних источников питания и предназначено для установки на DIN-рейку в шкафу защиты трансформатора.

Технические характеристики устройства контроля изоляции газовой защиты Орион-КИ:

Параметр	Значения
Ток срабатывания - при контроле цепей постоянного тока напряжением 110 В - при контроле цепей постоянного тока напряжением 220 В	250 ± 25 мкА 500 ± 50 мкА
Коэффициент возврата	не менее 0,9
Ток несрабатывания	более 35 мА
Максимальный входной ток	0,5 А
Падение напряжения на внутреннем сопротивлении устройства при входном токе 500 мА	не более 6 В
Максимальное коммутируемое напряжение - переменное - постоянное	264 В 320 В
Максимальный коммутируемый ток	200 мА
Степень защиты	IP40
Рабочий диапазон температур	от -40 до +55 ^оС

Комплект поставки Орион-КИ

№	Наименование	Количество
1.	Устройство контроля изоляции газовой защиты Орион-КИ	1
2.	Техническое описание, руководство по эксплуатации, паспорт	1
