Изолятор ПСД 70
Изоляторы ПСД 70Е (двухкрылые)
Изоляторы серии ПСД 70 предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Технические характеристики изоляторов ПСД 70Е
Тип |
ГОСТ, ТУ |
Минимальная механическая разрушающая нагрузка,кН |
Диаметр D,мм |
Строительная высота H,мм |
Длина пути утечки,мм |
Сферическое соединение d,мм |
Выдерживаемое
|
Выдерживаемое
|
Напряжение по уровню радиопомех,кВ |
Масса,кг |
Выдерживаемое
|
ПСД 70 Е |
ТУ 34-27-97-93 |
70 |
270 |
127/146 |
411 |
16 |
45 |
110/110 |
25 |
4,6 |
45 |

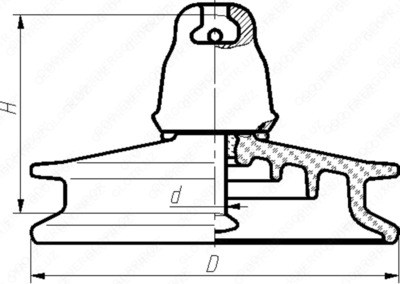

Изоляторы ПСД 70Е отличаются конструктивным исполнением - в верхней части стеклянной "тарелки" имеют дополнительное ребро (выступ), увеличивающий длину пути утечки. Кроме этого, цилиндрическая "юбка" изолятора ПСД 70Е в нижней части переходит в конус, что также увеличивает длину пути утечки. Эти особенности изолятора ПСД 70Е, также, увеличивают площадь поверхности изолятора, не подверженной отложению загрязнений (или подверженной загрязнению в меньшей степени). Благодаря такой конструкции, изоляторы ПСД 70 могут применяться в местностях с повышенным воздействием атмосферных загрязнений, без увеличения строительной высоты. Это позволяет при ремонтах и реконструкции существующих ВЛ существенно повысить надежность электроснабжения за счет замены устаревших фарфоровых и обычных стеклянных изоляторов на изоляторы ПСД 70.
