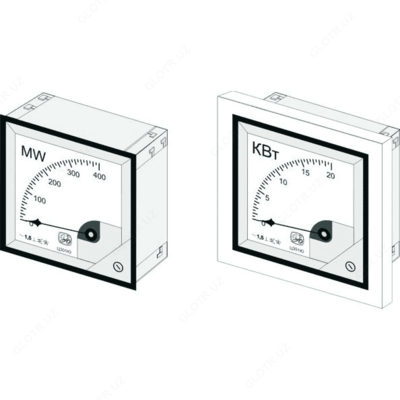

Ц301/1-Ю — щитовой ваттметр/варметр

Описание товара

Описание щитового ваттметра/варметра Ц301/1-Ю:
Ваттметр/варметр Ц301/1-Ю предназначен для измерения активной и реактивной мощности в трёхфазных сетях переменного тока в диапазоне частот 50, 60 Гц при равномерной и неравномерной нагрузке фаз.
Ваттметр/варметр Ц301/1-Ю состоит из индикатора и электронного преобразователя мощности, размещенных в одном корпусе.

Информация для заказа:

Исполнение ваттметра/варметр Ц301/1-Ю с угловым расположением измерительного механизма Ц301/1-Ю-00 длинна шкалы 95 мм.

Исполнение ваттметра/варметр Ц301/1-Ю с угловым расположением измерительного механизма Ц301/1-Ю-10 длинна шкалы 95 мм.

При заказе указать: конечное значение диапазона измерений; при непосредственном включении - номинальное напряжение, силу тока, частоту; при включении через трансформатор - первичную силу тока и напряжение, частоту.

Пределы допускаемой дополнительной погрешности ваттметра/варметра Ц301/1-Ю вызванной:

изменением положения ваттметров от вертикального в любом направлении на ± 5^о, равны 0,75% при этом рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона α = 15^о, 30^о, 45^о, 60^о, 75^о (угол меньше 90^о) или с углом наклона α = 105^о, 120^о (угол больше 90^о);
изменением температуры окружающего воздуха от нормальной до ллюбой температуры в пределах рабочих температур, равны ±1,2% на каждые 10 °C изменения температуры;
изменением относительной влажности окружающего воздуха во время пребывания в рабочих климатических условиях применения равны ±1,5%;
отклонением напряжения от номинального на ±20%, при неизменном значении измеряемой мощности, равны ±1,5%;
влиянием изменения коэффициента мощности, равны ±1,5%;
одновременным влиянием изменения напряжения на ±20% и коэффициента мощности равны ±3%;
искажением формы кривой тока и напряжения (третья гармоника -20%), равны ±1,5%;
отклонением пределов нормальной области частот на ±10% равны ±1,5%;
установкой на щите из ферромагнитного материала, равны ±1,5%.

Варианты исполнения щитового ваттметра/варметра Ц301/1-Ю представлены ниже. При заказе нужно указать требуемые параметры в виде кода:

1.	Тип прибора	Ваттметр Ц301/1-Ю	Варметр Ц301/1-Ю
	Код для заказа	Ц301/1-Ю - Ваттметр	Ц301/1-Ю - Варметр
2.	Габаритные размеры и расположение измерительного механизма	96х96 (угловое)	120х120 (угловое)
	Код для заказа	00	10
3.	Вид сети	Трехфазная трехпроводная	Трехфазная четырехпроводная
	Код для заказа	3	4
4.	Номинальное значение, В¹	Значение
	Код для заказа	Число
5.	Номинальный ток, А²	Значение
	Код для заказа	Число
6.	Диапозон измерений³. Конечное значение диапозона	Значение
	Код для заказа	Число
7.	Положение нулевой отметки	С левой стороны шкалы	Посередине шкалы
	Код для заказа	0	1
8.	Исполнение	Общепромышленное	Экспортное	Тропическое
	Код для заказа	0	1	2
9.	Вид приемки	Приемка ОТК	Проверка ЦСМ
	Код для заказа	0	1
