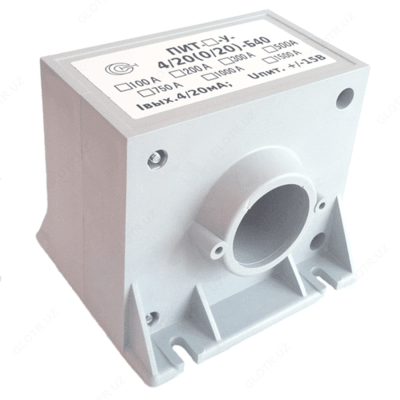

ПИТ-_-У-4/20-Б40 — преобразователь измерительный постоянного и переменного тока
Описание товара
-
Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б40:
Преобразователи измерительные силы тока измерительные серии ПИТ-_-У-4/20-Б40 предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.
Измерительные преобразователи ПИТ-_-У-4/20-Б40 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-100-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...100 А;
- ПИТ-200-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...200 А;
- ПИТ-300-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...300 А;
- ПИТ-400-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...400 А;
- ПИТ-500-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...500 А;
- ПИТ-600-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...600 А;
- ПИТ-750-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...750 А;
- ПИТ-1000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...1000 А;
- ПИТ-1500-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...1500 А;
- ПИТ-2000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...2000 А;
- ПИТ-3000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...3000 А;
- ПИТ-4000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...4000 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б40:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- различные варианты выходного сигнала;
- магнитопровод ненасыщен.
-
Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б40:
Параметр Значение ПИТ-100-
У-4/20-Б40ПИТ-200-
У-4/20-Б40ПИТ-300-
У-4/20-Б40ПИТ-400-
У-4/20-Б40ПИТ-500-
У-4/20-Б40ПИТ-600-
У-4/20-Б40ПИТ-750-
У-4/20-Б40ПИТ-1000-
У-4/20-Б40ПИТ-1500-
У-4/20-Б40ПИТ-2000-
У-4/20-Б40ПИТ-3000-
У-4/20-Б40ПИТ-4000-
У-4/20-Б40Диапазон измеряемых токов, А 0...100 0...200 0...300 0...400 0...500 0...600 0...750 0...1000 0...1500 0...2000 0...3000 0...4000 Допустимая перегрузка по измеряемому току, разы 1,5 Диапазон рабочих температур,°С 0...+70 Основная приведенная погрешность, не более, % 1 0,7 Выходной сигнал датчика, мА 4-20 Полоса пропускания, Гц 0-10000 Источник питания, В ±14,25 ... ±18 ±14,5 ... ±24,5 ±23,5 ... ±36,5 Диаметр отверстия под токовую шину, мм 40 Габаритные размеры, мм 120х106,5х110 120х125х110 Масса, г 700 900 -
Комплект поставки ПИТ-_-У-4/20-Б40
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-У-4/20-Б40 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1
