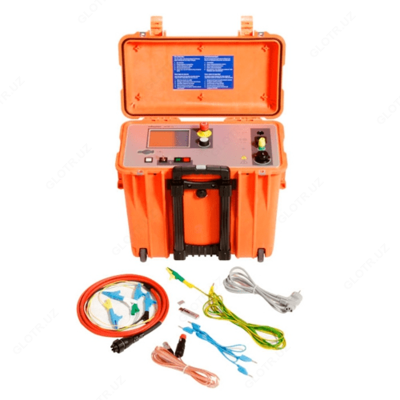

MFM 10 — система поиска повреждений оболочки методом биполярного падения напряжения

Описание товара

Описание системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:

Достоинства системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:
- Испытательное напряжение до ±10 kV DC;
- Биполярное измерение;
- Ток длительной нагрузки до 750 мА;
- Всего один вв-соединительный кабель;
- Управление посредством датчика и сенсорного экрана;
- Автоматическое измерение и протоколирование.
Интуитивное управление с помощью меню позволяет пользователям MFM 10 в автоматическом режиме очень просто испытывать оболочку кабеля, осуществлять предварительную и точную локализацию повреждений оболочки, измерять и обрабатывать данные.

Ввод данных осуществляется через испытанный принцип SebaKMT «Easy Go» сельсин-датчика и сенсорной панели. Мультисекционная функция позволяет ввод отдельных сегментов кабеля с разными параметрами.

Очень мощный 10 кВ источник с положительной и отрицательной полярностью позволяет проводить испытания вв-кабелей с толстой внешней оболочкой. Биполярная модификация позволяет устранять термоэлектрические и гальванические воздействия.

Благодаря току до 750 мА при трудных случаях повреждений оболочки можно осуществлять и «прожиг».

Встроенная функция протоколирования в сочетании с ПО Easyprot позволяет просто и надежно протоколировать результаты измерений.

Преимущества системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:
- Крепкий чемодан IP54 PELI – простота в обращении;
- Мощный аккумулятор;
- Предваритительная локализация методом падения напряжения;
- Высокая точность благодаря биполярному измерению;
- Измерение, независимое от сопротивления вспомогательных жил и кабеля;
- Очень быстрое, автоматическое измерение;
- Распознавание, сохранение и протоколирование быстрых процессов (импульсный контакт, пробои, высыхание);
- Протоколирование при помощи ПО Easyprot;
- Прожиг;
- Распознавание корректного соединения при испытании;
- Рспознавание высокоомных повреждений в кабеле;
- Встроенное разрядное устройство.

Технические характеристики системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:

Параметр	Значение
Функции	испытание, предварительная и точная локализация,прожиг, измерение сопротивления, ограничение тока/ напряжения, регистрация быстрых процессов
Индикация	5,7’’ 320 x 240; ЖКД, светодиодная подсветка фона
Управление	Сельсин-датчик /сенсорная панель
Выходное напряжение	0 … 10 кВ DC, биполярное
Выходной ток	750 мА@0,4 кВ, 60мA@5 кВ, 30 мА@10 кВ
Точная локализация	0 … 10 кВ DC тактовый импульс
Погрешность	± 0,1%
Определяемые секции	50 секций
Протоколирование	Easyprot через USB stick
Питание	88 … 264 В, 50 … 60 Гц, 800 ВА
Батарея	NIMH, 340 Втч, все режимы
DC питание	12 В … 24 В DC / для зарядки
Максимальная емкость	10 µФ
Условия работы	-25 °C … +55 °C, 93% влажность
IP класс	IP 54, при закрытой крышке
Габариты	500 x 457 x 305 мм
Масса	20 кг

Комплект поставки MFM 10

№	Наименование	Количество
1	Система поиска повреждений оболочки методом биполярного падения напряжения MFM 10	1
2	Комплект соединительных кабелей	1
3	USB Stick	1
4	Сумка для принадлежностей	1
5	Программное обеспечение Easyprot	1
