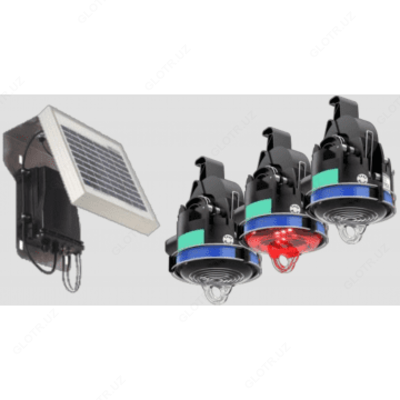

Horstmann Navigator-LM (B) — индикатор короткого замыкания для высоковольтных воздушных линий электропередач

Описание товара

Описание индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (B):

Индикатор короткого замыкания Horstmann Navigator-LM (B) представляет собой электронное устройство, которое предназначено для использования на высоковольтных воздушных линиях электропередачи напряжением до 46 кВ.

Особенностью индикатора версии B является то, что неисправности отображаются с помощью шести светодиодов высокой яркости. Индикация сбрасывается автоматически по истечении предварительно установленного времени или вручную.

Индикатор имеет управление уровнем тока срабатывания, проводящее самонастройку в зависимости от нагрузки. Данная функция позволяет индикатору постоянно контролировать ток нагрузки на воздушных линиях и устанавливать соответствующее значение срабатывания при обнаружении неисправностей в зависимости от тока нагрузки. Обнаруженный индикатором максимальный ток нагрузки сохраняется в памяти в течение, по крайней мере, 72 часов. Таким образом, индикатор оптимально адаптируется к контролируемой сети даже в периоды низкой нагрузки.

Индикатор имеет встроенную функцию контроля батареи. Когда емкость батареи падает с общего времени индикации в 500 часов до оставшегося времени в 50 часов, на дисплее на шесть месяцев начинает мигать желтый светодиод.

Индикатор Horstmann Navigator-LM (B) разделяет два последовательных обнаруженных коротких замыкания. При обнаружении первого короткого замыкания светодиодный индикатор начинает мигать с равными скоростями. Обнаружение второго короткого замыкания (например, после ARC) переключает светодиод в режим двойного мигания. Возможности восстановления зависят от версии устройства:

Особенности индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (B):

Обнаружение как устойчивых, так и неустойчивых замыканий;
360 градусов видимости сигнализирующего светодиода;
Режим двойного мигания при повторном срабатывании;
Различные виды сброса индикации: ручной, по истечению установленного времени, по восстановлению тока, по восстановлению напряжения;
Возможен монтаж на линии под напряжением.

Запрашиваемые данные при заказе индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (B):

Для корректного подбора модели устройства при заказе необходимо предоставить следующие данные:

Сброс индикации по истечению времени	Тип индикатора Navigator-LM	Исполнение индикатора	Диаметры проводов
- Сброс через 2 часа - Сброс через 4 часа (Стандарт) - Сброс через 8 часов - Сброс через 12 часов - Сброс через 16 часов - Сброс через 24 часа - Сброс через 48 часов - Без сброса по времени	Navigator-LM версии В	- Для сетей среднего напряжения (1-46 кВ) - Для сетей высокого напряжения (приставка HV) (46-161 кВ)	Диапазон меньшего и большего внешних диаметров проводов, на которых будут установлены индикаторы

Технические характеристики индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (B):

Параметр		Значение
		Horstmann Navigator-LM (A)	Horstmann Navigator-LM (B)	Horstmann Navigator-LM (C)	Horstmann Navigator-LM (E)
Ток срабатывания. Авто настройка с учетом тока нагрузки		>100 А / 100 мс
Напряжение работы		до 46 кВ
Допустимый максимальный ток		25 кА/ 200 мс
Зона электромагнитного невлияния на ИКЗ со стороны соседних ВЛ		250 мм
Диаметр проводника линии		4-29 мм
Температурный диапазон		-40C..+85C (IEEE 495)
Точность измерения тока		10% при 20°C
Самонастройка при токе нагрузки		≥20 А
Задержка самонастройки		≥50 сек протекания нагрузочного тока
Внутренняя память тока нагрузки для авто настройки		72 часа
Индикаторы		4 красных , 2 желтых светодиода
Сброс	по току нагрузки >3А	+		+
	автоматический через 4 часа после срабатывания (опционально 2 или 8 часов)	+	+	+	+
	после восстановления напряжения >5кВ				+
	ручной	+	+	+	+
Частота мерцания		30 раз в минуту
Максимальное время работы в режиме индикации		более 500 часов
Питание		Литиевые батареи, заменяемые, время работы более 20 лет
Материал индикатора		Поликарбонат/Полиамид
Фиксатор		Нержавеющая сталь
Видимость индикации		>50 м - день, >150 м — ночь, 360°
Вес		470 гр
Класс защиты		IP68

Комплект поставки Horstmann Navigator-LM (B)

№	Наименование	Количество
1	Индикатор короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (B)	1
