ИКЗ-В21 — индикатор короткого замыкания

Описание товара

Описание индикатора короткого замыкания ИКЗ-В21:

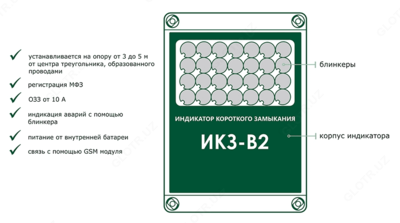

Индикатор короткого замыкания ИКЗ-В21 устанавливается на опору ВЛ при помощи монтажной ленты для крепежа СИП.
- Питание от внутренней батареи, не требует дополнительных подключений к линии электропередач;
- Индикация событий с помощью блинкера;
- Радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
- Передача информации посредством беспроводной связи с помощью GSM модуля;
- Изменение уставок по радиоканалу ближней связи с помощью переносного пульта или удаленно с помощью программного обеспечения «КОМОРСАН Web-клиент».
ИКЗ-В21 обеспечивает регистрацию:
- МФЗ;
- ОЗЗ (от 10 А).
ИКЗ-В21 устанавливается под проводами на расстоянии 3 – 5 м, что позволяет производить обслуживание индикатора без отключения линии. Работа ИКЗ-В21 основана на измерении интегральных полей тока и напряжения трёх фаз линии электропередачи.

Технические характеристики индикатора короткого замыкания ИКЗ-В21:

Параметр	Значение
Регистрация событий
Типы регистрируемых событий	- Межфазные замыкания (МФЗ) - Однофазные замыкания на землю (ОЗЗ)
Чувствительность по току ОЗЗ	от 10 А
Чувствительность по току КЗ	от 20 А
Условия срабатывания по применению тока по абсолютному порогу	-
Условия срабатывания по применению тока по дифференциальному порогу	+
Общее описание
Класс напряжения ВЛ	6-35 кВ
Частота сети	50 Гц
Индикация	Флаг (блинкер)
Питание	Батарея
Локальная связь	Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
Дальняя связь	GSM
Контроль срабатывания	- Визуальный (до 100 м) - Переносной пульт; - Дистанционно
Сброс индикации	-По восстановлению напряжения; -По таймеру; -С переносного пульта; -Дистанционно
Изменение настроек	-По радиоканалу ближней связи с помощью переносного пульта; -Дистанционно с помощью ПО «КОМОРСАН Web-клиент»
Параметры приборов
Минимальная длительность аварийного процесса, необходимая для фиксации МФЗ	0,04 с
Диапазон настройки порога срабатывания по току МФЗ	10÷1000 А
Время анализа аварии	0,1÷30 с
Подготовка к повторному срабатыванию	не более 30 с
Пределы порога срабатывания по току при ОЗЗ	10÷200 А
Исполнение
Место установки	На опору ВЛ
Степень защиты индикатора	IP 65 по ГОСТ 14254-96
Температурный диапазон	- Стандартный: от– 40 С до + 55 С - Расширенный: от -60 C до +70 C (по спецзаказу)
