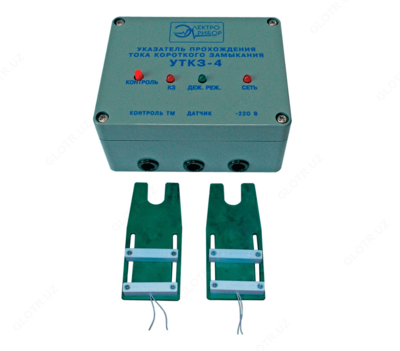

УТКЗ-4 — указатель прохождения тока короткого замыкания

Описание товара

Назначение указателя прохождения тока короткого замыкания УТКЗ-4:

Предназначен для запоминания информации о прохождении тока короткого замыкания в электрических сетях напряжением 6-10 кВ. Переход в «режим КЗ» (срабатывание УТКЗ) происходит при выполнении 2-х условий:
-замыкание контактов герконовых датчиков под воздействием магнитного поля, возникающего при протекании тока короткого замыкания в одной из фаз контролируемой линии;
-отключение питания УТКЗ, которое осуществляется от обслуживаемого присоединения.

Режим УТКЗ при отсутствии питания можно определить нажатием кнопки «Контроль», при этом «режиму КЗ» соответствует свечение красного светодиода «КЗ», а «дежурному режиму» — зеленого светодиода «ДЕЖ. РЕЖ» Энергия, обеспечивающая свечение светодиодов, накапливается на конденсаторе при наличии питающего напряжения и хранится около 3-х суток после отключения питания.

Для дистанционного контроля остояния УТКЗ служит клеммник «Контроль ТМ», включающий контакты COM (общий), NO (нормальнго разомкнутый) и NC (нормально замкнутый).

Технические характеристики указателя прохождения тока короткого замыкания УТКЗ-4:

Параметр	Значение
Сигнализация «дежурного» режима:	1. Непрерывное свечение светодиода «СЕТЬ». 2. Замкнутые контакты «COM» и «NC» клеммника «КОНТРОЛЬ ТМ». 3. Свечение светодиода «ДЕЖ РЕЖ» при нажатии кнопки «КОНТРОЛЬ»
Сигнализация режима КЗ:	1. Мигание светодиода «СЕТЬ» с частотой 1 Гц. 2. Замкнутые контакты «COM» и «NO» клеммника «КОНТРОЛЬ ТМ». 3. Свечение светодиода «КЗ» при нажатии кнопки «КОНТРОЛЬ».
Возврат в «дежурный» режим	Автоматический, через 25 с после появлении питающего напряжения.
Напряжение переменного (постоянного) тока коммутируемое контактами «КОНТРОЛЬ ТМ», В, не более	250 (220)
Переменный (постоянный) ток, коммутируемый контактами «КОНТРОЛЬ ТМ», А, не более	1,0
Мощность переменного (постоянного) тока, коммутируемая контактами «КОНТРОЛЬ ТМ», ВА (Вт), не более	62,5 (30)
Время срабатывания, мс, не более	10
Время возможности фиксации КЗ после отключения питания УТКЗ с, не менее	5
Время возможности контроля состояния УТКЗ после отключения питания (при длительности нажатия кнопки «Контроль» не более 1с и количестве нажатий не более 6), суток, не менее	3
Диапазон напряжения питающей сети, В	от 80 до 264
Мощность, потребляемая от питающей сети, ВА, не более	10
Габаритные размеры корпуса УТКЗ, мм, не более	15х92х55
Габаритные размеры датчика тока (пластины с герконом), мм, не более	160х65х22
Толщина пластины датчика тока, мм, не более	2
Масса, кг, не более	0,35
Диапазон рабочих температур, °С	от - 40 до +50

Комплект поставки УТКЗ-4

№	Наименование	Количество
1	Указатель прохождения тока короткого замыкания УТКЗ-4	1
2	Пластина датчика тока	2
3	Датчик ИО102-2 геркон	2
4	Датчик ИО102-2 магнит	2
5	Зажим винтовой 1,0-2,5мм2	4
6	Уплотнитель корпуса	1
7	Винт М4х20	4
8	Гайка М4	4
9	Шайба	4
10	Винт М3х20	8
11	Гайка М3	8
12	Шайба увеличенная	8
13	Руководство по эксплуатации	1
