РИЦ — интеллектуальный цифровой управляемый разъединитель

Описание интеллектуального цифрового управляемого разъединителя РИЦ:

Интеллектуальный трехполюсный разъединитель РИЦ предназначен для оперативного дистанционного секционирования воздушных линий электропередачи 6-10 кВ и определения устойчивых и неустойчивых аварийных процессов, включая все виды замыканий на землю.

• Включение РИЦ в систему автоматизации позволит построить эффективную и недорогую систему секционирования линии.

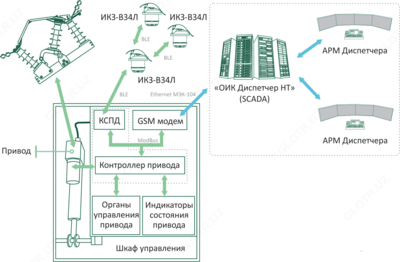

• Оперативные переключения участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
• Состояние разъединителя отображается на пульте управления диспетчера и непосредственно на блоке управления РИЦ.

Основные функциональные возможности интеллектуального цифрового управляемого разъединителя РИЦ:

• Определение типа аварии (КЗ, ОЗЗ) на линии;
• Определение направления аварии при ОЗЗ (модель ИКЗ-В34Л);
• Селективное определение всех типов аварийных ситуаций, включая ОЗЗ с низкими токами и неустойчивые аварийные процессы;
• Автоматическое отключение поврежденного участка ВЛ во время бестоковой паузы цикла АПВ;
• Наблюдаемость каждого участка сети за счёт использования ИКЗ с функционалом определения направления протекания аварийных токов;
• Логическая блокировка управления разъединителем при наличии напряжения и/или тока;
• Быстрое отключение питания при передаче информации об аварии в централизованную систему;
• Дистанционное управление участками сети;
• Интеграция в SCADA-систему пользователя;
• Совмещение двух устройств в одном: разъединитель и ИКЗ-В3хЛ;
• Резервная батарея – 12 В;
• Время работы от батареи – 24 часа (не менее 50 циклов включения/отключения разъединителя);
• Усилие на штанге до 3000 Н, разрыв корки льда 40 мм;
• Возможна комплектация заземляющими ножами;
• Блокировка включения при включенном положении заземлителя.

Назначение интеллектуального цифрового управляемого разъединителя РИЦ:

• Отключение линии или контролируемого участка в бестоковую паузу;
• Создание видимого разрыва в цепи;
• Определение места аварии;
• Наблюдение работы каждого участка линии при взаимосвязанной работе с индикаторами короткого замыкания серии ИКЗ-ВхЛ;
• Передача информации в SCADA-систему напрямую или через ПАК КОМОРСАН.

Устанавливается:

• в местах секционирования воздушной линии;
• вместо коммутационных аппаратов, переключаемых вручную.

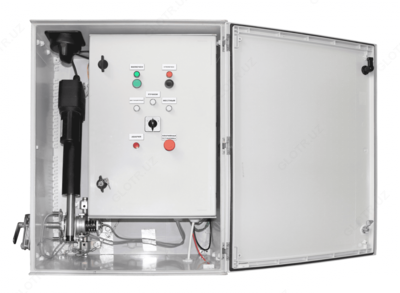

Оперативные переключения (включения/ отключения) под напряжением обесточенных участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
Состояние разъединителя (включен/ отключен) отображается на пульте управления диспетчера и непосредственно на блоке управления разъединителя (механический флажок и индикаторные лампы).
