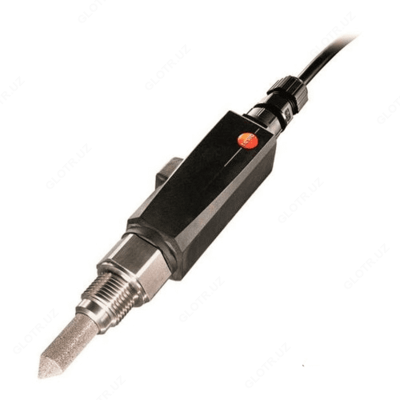

testo 6721 — реле точки росы под давлением

Mahsulot tavsifi

Описание реле точки росы под давлением testo 6721:

До сегодняшнего дня непрерывный мониторинг «обычного» сжатого воздуха в охлаждающих осушителях требовал немалых затрат. Благодаря testo 6721 данная проблема решена: реле точки росы под давлением может быть использовано, как в качестве компонента, встроенного в охлаждающий осушитель или пневматическую систему, так и в виде отдельного прибора для самостоятельной установки заказчиком – testo 6721 поможет избежать повреждений, вызванных влажностью.

Ввиду того, что testo 6721 оснащен только одним переключаемым выходом, его первостепенной задачей является мониторинг заданных предельных значений. По этой причине измеренные значения не могут выводиться с помощью аналогового сигнала и использоваться в качестве показаний для выполнения непрерывного мониторинга. Функция мониторинга предельных значений особенно подходит для применения на машинном уровне в целях обеспечения защиты оборудования – например, охлаждающих осушителей – от повреждений, вызванных чрезмерной влажностью. Это позволяет избежать затратных ремонтов, связанных с неисправностями в системах/оборудовании по причине повышенной влажности, а именно - обледенения, коррозии, слипания материала, «гидравлического удара» (механическое повреждение, вызванное скачком давления по причине внезапного изменения скорости потока жидкости).

Технические характеристики реле точки росы под давлением testo 6721:

Параметр	Значение
Диапазоны и погрешность измерений
Диапазон измерений	-30 ... +30 °Cтр (-22 ... +86 °Fтр)
Погрешность	±1 K для > 0 °Cтр ±2 K для > -10 °Cтр ±3 K для > -20 °Cтр ±4 K для > -30 °Cтр
Общие характеристики
Питание	24 В AC/DC (допускается от 20 до 30 В AC/DC)
Ток на выходе (активн. реле)	DC 20 В / 26 мА, 24В / 23 мА, 30 В / 21 мА AC 24 В / 46 мА, 30 В / 50 мА
Корпус	пластик PAA GF30
Вес	240 г
Температура процесса	0 ... +50 °C (32 ... +122 °F), оптимальный диапазон: от 10 до 35 °C/50 °F
Температура хранения	-40 ... +70 °C (-40 ... +158 °F)
Класс защиты	IP 65 (с подключенным адаптером или интерфейсом, изолированным с помощью защитного колпачка)
Сенсор влажности	сенсор влажности Testo (с заводской калибровкой по остаточной влажности)
Сенсор температуры	NTC
Защита сенсора	пористый колпачок из нержавеющей стали, D 12 мм
Диапазон давления	макс. 20 бар (абсол. давл.) (290 psi)
Размеры	167 x 33 x 33 мм
Цифровой выход	Мини-DIN
Частота измерений	1/с
Среда измерений	сжатый воздух (отфильтрованный или осушенный, ISO 8573 классы 2-4-2)
Контактные соединения	соединение: G. (0555 6721-A01) или NPT." (0555 6721-A02)
Альтернативные параметры измерения	°Cтр или °Fтр
Переключаемый выход
Контакты	2 беспотенциальных контакта, опционально НЗ- или НО-контакт
Напряжение переключения	24 В DC/В AC
Ток переключения	макс. 0,5 A
Разрешение	0.1 °Cтр или 0.1 °Fтр
Гистерезис переключения	предельное значение (2x) и гистерезис (1x): свободновыбираемые в пределах диапазона измерений через код заказа или настройка с помощью ПО testo P2A
EMV	в соответствии с директивой ЕС 89/336/EWG

Комплект поставки testo 6721

№	Наименование	Количество
1	Реле точки росы под давлением testo 6721 (возможность выбора типа соединения G1/2 или NPT1/2)	1
