АПКЗ-03М — аппаратно-программный комплекс

Mahsulot tavsifi

Назначение аппаратно-программного комплекса АПКЗ-03М:

Аппаратно-программный комплекс АПКЗ-03М предназначен для для автоматизации измерений и анализа электрических характеристик установок защиты подземных металлических сооружений от электрохимической коррозии. Комплекс предназначен для работы в полевых и лабораторных условиях.

Аппаратно-программный комплекс АПКЗ-03М состоит из прибора ПКИ-02М (ТУ4221.002.11115752-2008, Сертификат соответствия RU.C.34.001.A № 31223. Регистрационный № 20178-08 в Государственном реестре средств измерений. Свидетельство РОСПАТЕНТа № 12257 от 18.06.99г.) и прикладной программы Монитор.

Принцип действия прибора ПКИ-02М основан на измерении постоянных и пульсирующих напряжений и тока, а также поляризационного потенциала, с отображением результатов измерений на жидкокристаллическом дисплее, преобразовании измеренных значений в цифровую форму, запоминании и долговременном хранении в памяти устройства с целью последующей перезаписи в память компьютера для наблюдения, обработки и архивирования результатов измерений.

Программа Монитор обеспечивает:
- перезапись измеренных данных из памяти прибора в память компьютера;
- отображение измеренных данных в виде графиков, «привязанных» к реальному времени измерений с возможностью просмотра мгновенных значений с помощью “тренда”;
- обработку измеренных данных и вычисление средних, максимальных и минимальных значений за выбранные оператором промежутки времени;
- построение гистограмм;
- распечатку на принтере выбранных фрагментов записей и составление отчетных ведомостей по формам пользователя;
- архивирование результатов измерений с возможностью поиска архивных файлов по дате и/или месту измерения.

Технические характеристики аппаратно-программного комплекса АПКЗ-03М:

Параметр		Значение
Количество измерительных каналов		4
Входные параметры измерительных каналов
Диапазон измеряемых напряжений, В
Канал №1	измерение постоянного напряжения Ur, В	-100...+100
Канал №2	измерение постоянного напряжения Us, В	-10...+10
Канал №3	измерение постоянного напряжения на внешнем шунте Uш, мВ (для определения тока защиты – I)	0...+75
Канал №4	измерение поляризационного потенциала E, В	-5...+5
Входные сопротивления, МОм, не менее
Канал №1		2,0
Канал №2,4		4,0
Канал №3		1,0
Период обновления результатов измерений по каналам №1, 3, индицируемых на жидкокристаллическом дисплее прибора по каналам, сек		1,0
Измерение поляризационного потенциала (в соответствии с ГОСТ.9-602-89
Время заряда, мс		47,0
Время разряда, мс		5,0
Параметры переключателя тока полярицации
Сопротивление в состоянии "замкнуто" Ом, не более		20,0
Сопротивление в состоянии "разомкнуто" МОм, не менее		10,0
Пределы допускаемой основной погрешности измерения, g, % (по каналам)
Канал №1	Δг	±(0,1%Uизм.+0,2В)
Канал №2	Δs	+ (0,1%Uизм. +0,02В)
Канал №3	Δш	± 0,5
Канал №4	ΔЕ	± 1,0
Общие характеристики
Электропитание		4 аккумуляторные батареи (типа - АА) напряжением1,2 В, ёмкостью не менее 2,85 А/ч
		Сеть переменного тока напряжением 220 В, частотой 50 Гц (только для заряда АКБ)
Время непрерывной работы с сохранением основных параметров, ч, не менее: При питании от встроенных аккумуляторов ёмкостью не менее 2,85 Ач - по каналам 1, 2, 4 (), ч - по каналу 3, ч При питании от дополнительной внешней АКБ емкостью 7 Ач - в режиме измерения по каналам 1, 2, 4 (), ч		50 () 20,0 () 70 (***)
Диапазон рабочих температур, (****) °C		-20...+45
Влажность (при температуре окружающего воздуха 24°C), %		95,0
Габариты, мм		220х110х60
Масса, не более, кг		0,75
Наработка на отказ, ч, не менее		10000
Срок эксплуатации, г, не менее		10

Примечания:
(*) - измерения по каналу 4 производятся не более 50 раз;
(**) - ограничение определяется ёмкостью батареи;
(***) - ограничение определяется объемом памяти встроенного запоминающего устройства прибора;
(****) - прибор сохраняе все рабочие функции, кроме режима индикации, при отрицательных температурах до -30 °C

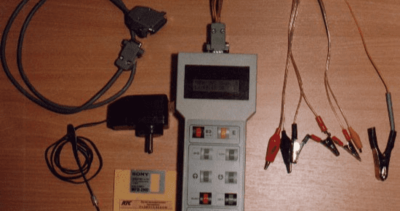

Комплект поставки АПКЗ-03М

№	Наименование	Количество
1	Прибор ПКИ-02М (с установленными АКБ)	1
2	Кабель соединительный КС1-1	1
3	Кабель соединительный КС1-2	1
4	Кабель соединительный КС2	1
5	Адаптер для заряда аккумуляторов от сети переменного тока напряжением 230В/50Гц	1
6	Преобразователь USB/СОМ	1
7	Чехол	1
8	CD с ПП «Монитор	1
9	Руководство по эксплуатации (Паспорт)	1
10	Инструкция пользователя ПО «Монитор»	1
11	Методика поверки	1
12	Свидетельство о поверке СИ	1
