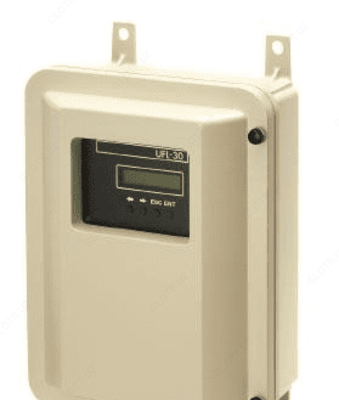

UFL-30 путь 4 — ультразвуковой расходомер жидкости (комплект для четырехлучевого измерения)

Mahsulot tavsifi

Назначение ультразвукового расходомера жидкости UFL-30 путь 4

Ультразвуковой расходомер жидкости UFL-30 путь 4 стационарный прибор, предназначенный для длительного измерения расхода жидкости на трубах диаметром до 6000мм.

Ультразвуковой расходомер жидкости UFL-30 путь 4 способен работать в режиме четырехлучевого измерения. Помимо двух аналоговых выходов прибор оснащен также четырьмя релейными и двумя цифровыми выходами. UFL-30 путь 4 легко управляется с помощью кнопок на передней панели или с помощью программного обеспечения.

Функции ультразвукового расходомера жидкости UFL-30 путь 4:

Измерение скорости потока от -30 до 30 м/с.

Особенности ультразвукового расходомера жидкости UFL-30 путь 4
- Четырехлучевое измерение, позволяющее проводить стабильные измерения на трубопроводах малой длины.
- Мониторинг отраженного сигнала.
- Высокая степень защиты корпуса IP 65 (IP 67/IP68 для преобразователей).
- Обнаружение и предупреждение о помехах.
- Предварительно заданный запуск суммирования.
- Передача данных на ПК в режиме реального времени.

Технические характеристики ультразвукового расходомера жидкости UFL-30 путь 4:

Параметр	Значение
Температурный диапазон преобразователей	-20 …60ºС стандартно
Температурный диапазон преобразователей	-20…115ºС высокотемпературные преобразователи
Выходы	4-20 мА (2 шт.), реле 48В DC 0,4 А (4 шт.) – используются для сигнализации и управления счетчиком-сумматором, цифровые выходы (однонаправленный и коммуникационный RS232)
Источник питания	сеть 220В/50Гц или 24В DC
Рабочие условия	От -10 до 60 ºС
Размеры	260х394х115 мм

Диаметр труб	Диапазон измерения	Погрешность измерения
25-300 мм	-30…30 м/с	±1,0% (при скорости более 2 м/с)
		±0,02 м/с (при скорости менее 2 м/с)
300-6000 мм	-30…30 м/с	±1,0% (при скорости более 0,8 м/с)
		±0,008 м/с (при скорости менее 2 м/с)

Комплект поставки UFL-30 путь 4

Наименование	Количество
Ультразвуковой расходомер UFL-30	1
Дополнительный импульсный генератор	1
Ультразвуковые преобразователи	8
Кабель для преобразователей по 5 м	8
Крепление для преобразователей	8
Соединительное устройство	1
