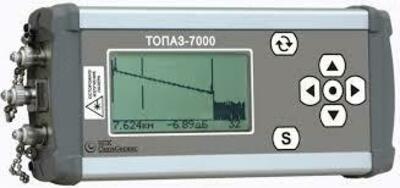

ТОПАЗ-7000-ARX — оптический рефлектометр

Mahsulot tavsifi

Описание оптического рефлектометра ТОПАЗ-7000-ARX:

Приборы серии ТОПАЗ-7000-AR/ARX обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконных линий связи.

В серии ТОПАЗ-7000-AR/ARX имеется две модификации: ТОПАЗ-7000-AR - рефлектометр для сетей доступа и локальных сетей и ТОПАЗ-7000-ARX - рефлектометр с расширенным динамическим диапазоном для магистральных сетей и сетей доступа.

Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.

Варианты исполнения оптического рефлектометра ТОПАЗ-7000-ARX:

Устройство ТОПАЗ-7000-AR/ARX выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «ТОПАЗ – 7ХХ  Х – ХХ  +», где
1 2 3 4

1:   ТОПАЗ-710 - без измерителя мощности;
  ТОПАЗ-731 - диапазон измерителя: -85..+6 дБм;
  ТОПАЗ-732 - диапазон измерителя: -60..+20 дБм;

2:   1 - 850 нм (многомод);
  2 - 1310 нм;
  3 - 1550 нм;
  4 - (850/1300) нм (многомод);
  5 - (1310/1550) нм;
  6 - (1310/1490/1550) нм;
  7 - на заказ до трех длин волн;

3: AR - 25 дБ, 20 нс;
  ARX - 34 дБ, 10 нс;

4: + - визуальный локатор дефектов VFL 650 нм (опционально).

Особенности оптического рефлектометра ТОПАЗ-7000-ARX:
- Увеличенный динамический диапазон - >32 дБ;
- Совмещение в одном приборе функций оптического рефлектометра и оптического тестера;
- До трех длин волн на один порт;
- В режиме оптического тестера совместим с приборами серии ТОПАЗ-7000;
- Программное обеспечение для формирования отчета об измерениях;
- Энергонезависимая память на 450 рефлектограмм;
- Загрузка рефлектограмм и управление измерением от компьютера через USB;
- Малые габариты;
- Яркий цветной дисплей с разрешением 400х240 пикселей и с тачскрином;
- Возможность питания прибора от порта USB компьютера и от внешней батареи с выходом USB 5В, 2А.

Технические характеристики вариантов исполнения оптического рефлектометра ТОПАЗ-7000-ARXX:

Модель	Длина волны	Измеритель
ТОПАЗ-7101-ARX	850 нм	-
ТОПАЗ-7102-ARX	1310 нм	-
ТОПАЗ-7103-ARX	1550 нм	-
ТОПАЗ-7104-ARX	850 нм / 1300 нм	-
ТОПАЗ-7105-ARX	1310 нм / 1550 нм	-
ТОПАЗ-7106-ARX	1310 нм / 1490 нм / 1550 нм	-
ТОПАЗ-7107-ARX (1625 нм)	1625 нм	-
ТОПАЗ-7107-ARX (1550/1625 нм)	1550 нм / 1625 нм	-
ТОПАЗ-7107-ARX (1310/1550/1625 нм)	1310 нм / 1550 нм / 1625 нм	-
ТОПАЗ-7107-ARX (850/1310/1550 нм)	850 нм / 1310 нм / 1550 нм	-
ТОПАЗ-7311-ARX	850 нм	-85...+7 дБм
ТОПАЗ-7312-ARX	1310 нм	-85...+7 дБм
ТОПАЗ-7313-ARX	1550 нм	-85...+7 дБм
ТОПАЗ-7314-ARX	850 нм / 1300 нм	-85...+7 дБм
ТОПАЗ-7315-ARX	1310 нм / 1550 нм	-85...+7 дБм
ТОПАЗ-7316-ARX	1310 нм / 1490 нм / 1550 нм	-85...+7 дБм
ТОПАЗ-7317-ARX (1625 нм)	1625 нм	-85...+7 дБм
ТОПАЗ-7317-ARX (1310/1550/1610 нм)	1310 нм / 1550 нм / 1610 нм	-85...+7 дБм
ТОПАЗ-7317-ARX (1310/1550/1625 нм)	1310 нм / 1550 нм / 1625 нм	-85...+7 дБм
ТОПАЗ-7317-ARX (850/1310/1550 нм)	850 нм / 1310 нм / 1550 нм	-85...+7 дБм
ТОПАЗ-7321-ARX	850 нм	-60...+26 дБ
ТОПАЗ-7322-ARX	1310 нм	-60...+26 дБ
ТОПАЗ-7323-ARX	1550 нм	-60...+26 дБ
ТОПАЗ-7324-ARX	850 нм / 1300 нм	-60...+26 дБ
ТОПАЗ-7325-ARX	1310 нм / 1550 нм	-60...+26 дБ
ТОПАЗ-7326-ARX	1310 нм / 1490 нм / 1550 нм	-60...+26 дБ
ТОПАЗ-7327-ARX (1625 нм)	1625 нм	-60...+26 дБ
ТОПАЗ-7327-ARX (1310/1550/1625 нм)	1310 нм / 1550 нм / 1625 нм	-60...+26 дБ
ТОПАЗ-7327-ARX (850/1310/1550 нм)	850 нм / 1310 нм / 1550 нм	-60...+26 дБ

Технические характеристики оптического рефлектометра ТОПАЗ-7000-ARX:

Параметр	Значение
Оптический рефлектометр
Динамический диапазон, дБ	> 32
Мертвая зона по событию, м	< 3
Мертвая зона по затуханию, м	< 10
Число точек рефлектограмм	4096
Минимальное разрешение, м	0,7
Длительность импульса, нс	10/40/150/500/1000/3000/10000/20000
Оптический тестер
Относительная нестабильность источника излучения (за 8 часов), дБ	0,25
Режимы работы источника излучения	CW, 270 Гц, 2кГц, CW*
Погрешность измерения мощности, дБ	0.3
Диапазон индикации оптической мощности, дБм	-85...+7 или -60....+26
Длины волн калибровки	850, 1310, 1490, 1550, 1625
Рабочий диапазон длин волн	800-900 нм, 1200-1700 нм, шаг 1 нм
Единицы измерения	дБм, мВт, мкВт, нВт, дБ
Общие характеристики
Питание	Встроенная аккумулятрная батарея, USB, внешний блок питания 5В, 0.5А
Рабочая температура, ºC (влажность, %)	-10 … +40, (95%)
Размер (Ш x В x Г), мм	80 x 170 x 42
Вес, кг	0.6
