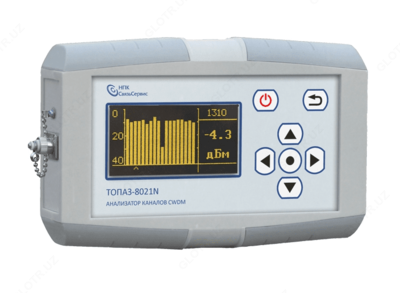

ТОПАЗ-8021N — измеритель оптической мощности

Mahsulot tavsifi

Назначение измерителя оптической мощности ТОПАЗ-8021N:

Оптический анализатор каналов CWDM ТОПАЗ-8021N относится к селективным измерителям мощности и предназначен для тестирования параметров оптоволоконных линий связи в процессе инсталляции и обслуживания CWDM сетей.

Прибор позволяет одновременно измерять среднюю мощность оптического сигнала в 18 каналах CWDM (согласно ITU-TG.694.2). Результаты измерения могут отображаться как графическим способом, так и в виде таблицы, а также могут сохраняться в памяти прибора и передаваться в компьютер, для подготовки отчета.

Компактный прочный пластиковый корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память результатов измерения, интерфейс USB для подключения к компьютеру делают этот прибор удобными для работы в полевых и лабораторных условиях. Графический OLED дисплей обеспечивает отображение результатов измерения при плохом освещении.

Особенности измерителя оптической мощности ТОПАЗ-8021N:
- Табличное и графическое представление результатов измерения мощности для 18 каналов CWDM;
- Программное обеспечение для загрузки данных измерений;
- Управление от компьютера;
- Хранение большого числа показаний в энергонезависимой памяти прибора;
- OLED-дисплей не требующий подсветки;
- Время автономной работы – до 40 часов.

Технические характеристики источника оптического излучения ТОПАЗ-3105:

Параметр	Значение
Диапазон, дБм	-40 … +10
Погрешность измерения, дБ	0,5
Рабочие длины волн, нм	1270, 1290,1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450,1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610
Ослабление сигнала в соседнем канале, дБ не менее	25
Питание	Li-ion аккумулятор / 220 В с внешним блоком пит
Время работы, ч	20
Рабочая температура, ºC (влажность %)	-10 … +40, (95%)
Размер (Ш x В x Г), мм	95 x 160 x 35
Вес, кг	0,45

Комплект поставки ТОПАЗ-8021N

№	Наименование	Количество
1	Измеритель оптической мощности ТОПАЗ-8021N	1
2	Блок питания 5В	1
3	Патчкорд	1
4	CD диск с программным обеспечением	1
5	Шнур USB для соединения с ПК	1
