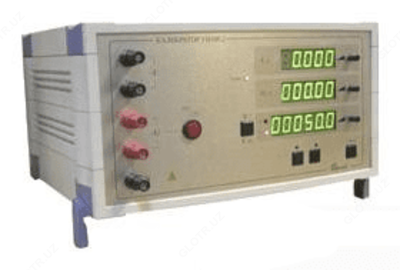

УИ300.2-1.4 — калибратор переменного тока однофазный в диапазоне частот от 40 Гц до 400 Гц

Mahsulot tavsifi

Назначение и область применения калибратора переменного тока однофазный УИ300.2-1.4:

Калибратор переменного тока однофазный УИ300.2-1.4 предназначен для поверки и калибровки амперметров, вольтметров, однофазных ваттметров, фазометров, частотомеров в диапазоне частот от 40 Гц до 400 Гц.

Калибратор переменного тока УИ300.2-1.4 обеспечивает воспроизведение сигнала переменного тока синусоидальной формы на выходные каналы тока и напряжения в диапазоне частот от 40 Гц до 400 Гц с возможностью регулирования частоты сигналов и их уровней угла сдвига фаз между током и напряжением.

Технические характеристики калибратора переменного тока однофазный УИ300.2-1.4:

Параметр	Значение
Диапазон воспроизведения силы переменного тока синусоидальной формы, А	от 0 до 5
Диапазон воспроизведения напряжения переменного тока синусоидальной формы, В	от 0 до 220
Диапазон воспроизведения частоты выходных величин переменного тока синусоидальной формы, Гц	от 40 до 400
Погрешность воспроизведения силы и напряжения и переменного тока, %	0,2
Погрешность воспроизведения частоты переменного тока (силы и напряжения), %	0,01
Диапазон воспроизведения фазы между силой и напряжением переменного тока синусоидальной формы ° (угловые градусы)	от -180 до +180
Абсолютная погрешность установки сдвига фаз между силой и напряжением переменного тока, °(угловые градусы)	0,3
Диапазон воспроизведения фиктивной мощности в однофазных цепях переменного тока в диапазоне, ВА	от 0 до 1100
Коэффициент нелинейных искажений синусоидального выходного напряжения переменного тока, %	1
Нестабильность выходных величин силы, напряжения, сдвига фаз и фиктивной мощности за 8 ч от номинального значения, каждой из установленной выходной величины, %	0,02
Пределы допускаемой дополнительной погрешности выходных величин, вызванной изменением напряжения питающей сети	0,1
Пределы допускаемой дополнительной погрешности выходных величин (тока, напряжения), вызванной изменением температуры на каждые 10 °С	0,1
Количество разрядов встроенного цифрового индикатора выходного значения силы переменного тока, шт.	4
Количество разрядов встроенного цифрового индикатора выходного значения напряжения переменного тока, шт.	5
Количество разрядов встроенного цифрового индикатора выходного значения частоты (фазы), шт.	6 (4)
Время установления номинальных значений выходных величин, с	10
Напряжение питающей сети переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, не более, ВА	60
Время установления рабочего режима приборов, не более, мин	30
Диапазон рабочих температур, °С	от 10 до 35
Масса, не более, кг	5
Габаритные размеры, мм	290х160х2802
Полный средний срок службы, не менее, лет	12

Комплект поставки УИ300.2-1.4

Наименование	Количество
Калибратор УИ300.2-1.4	1
Ведомость ЗИП	1
Принадлежности и материалы согласно ведомости ЗИП	1
Ведомость эксплуатационных документов	1
Комплект документов согласно ведомости эксплуатационных документов	1
