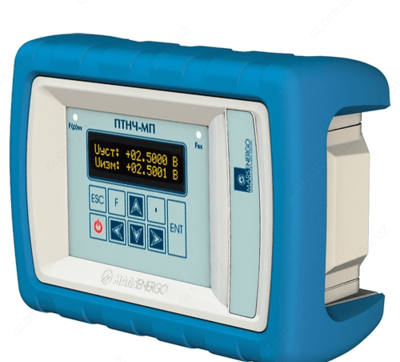

Особенности преобразователя измерительного - калибратора ПТНЧ-М:
- воспроизведение напряжения постоянного тока, силы постоянного тока, частоты импульсного сигнала напряжения;
- измерение силы постоянного тока и преобразования силы постоянного тока в частоту следования импульсов;
- измерение напряжения постоянного тока и преобразования напряжения постоянного тока в частоту следования импульсов;
- измерение частоты следования импульсов и преобразования частоты следования импульсов в сигнал напряжения постоянного тока;
- измерение частоты следования импульсов и преобразования частоты следования импульсов в сигнал постоянного тока;
- деление частоты входного импульсного сигнала;
- определение погрешности средств измерений (СИ) с импульсным выходом (счётчиков) путем сравнения частот следования импульсов на телеметрических выходах исследуемого (поверяемого, регулируемого) и эталонного СИ;
- интерфейсы Ethernet, USB или Bluetooth;
- классы точности: 0,01, 0,02 или 0,05.
Описание преобразователя измерительного - калибратора ПТНЧ-М:
Модификации ПТНЧ-М по конструктивному исполнению:
"С" – стационарное (с питанием от сети переменного тока);
"П" – переносное исполнение (с питанием от встроенной аккумуляторной батареи, или от сети переменного тока через адаптер питания, или от блока питания USB);
"Л" – лабораторное исполнение (с питанием от сети переменного тока через адаптер питания).
Варианты исполнения преобразователя измерительного - калибратора ПТНЧ-М:
К заказу доступны следующие преобразователи ПТНЧ-М в зависимости от конструктивного исполнения и класса точности:
- ПТНЧ-МЛ-01 — лабораторное исполнение, класс точности 0,01;
- ПТНЧ-МЛ-02 — лабораторное исполнение, класс точности 0,02;
- ПТНЧ-МЛ-05 — лабораторное исполнение, класс точности 0,05;
- ПТНЧ-МП-01 — переносное исполнение, класс точности 0,01;
- ПТНЧ-МП-02 — переносное исполнение, класс точности 0,02;
- ПТНЧ-МП-05 — переносное исполнение, класс точности 0,05;
- ПТНЧ-МС-02 — стационарное исполнение, класс точности 0,02;
- ПТНЧ-МС-05 — стационарное исполнение, класс точности 0,05.
Назначение преобразователя измерительного - калибратора ПТНЧ-М:
- автоматического определения погрешности счётчиков электроэнергии (в составе УППУ-МЭ с ПО «Энергоформа УППУ»);
- тестирования и калибровки измерителей унифицированных сигналов тока и напряжения по ГОСТ 26.011, токовой петли, преобразователей выходных сигналов термопар;
- поверки СИ напряжения постоянного тока или частоты с диапазонами от 0 до 15 В ; СИ постоянного тока с диапазонами от 0 до 30 мА;
- поверки измерительных преобразователей электрической мощности с выходным сигналом по ГОСТ 26.011 с номиналами 0.2; 5; 10 В или 5; 20 мА.
-
Функций преобразователя измерительного - калибратора ПТНЧ-М:
| Параметр |
Значение |
ПТНЧ-МС-02
ПТНЧ-МС-05 |
ПТНЧ-МЛ-01
ПТНЧ-МЛ-02
ПТНЧ-МЛ-05
ПТНЧ-МП-01
ПТНЧ-МП-02
ПТНЧ-МП-05 |
| Измерение напряжения постоянного тока |
+ |
+ |
| Измерение силы постоянного тока |
+ |
+ |
| Измерительное преобразование напряжения постоянного тока в частоту следования импульсов |
+ |
+ |
| Измерительное преобразование силы постоянного тока в частоту следования импульсов |
+ |
+ |
| Измерительное преобразование частоты следования импульсов в сигнал напряжения постоянного тока |
- |
+ |
| Измерительное преобразование частоты следования импульсов в сигнал силы постоянного тока |
- |
+ |
| Измерение частоты следования импульсов |
- |
+ |
| Воспроизведение напряжения постоянного тока |
- |
+ |
| Воспроизведение силы постоянного тока |
- |
+ |
| Воспроизведение частоты импульсного сигнала |
- |
+ |
| Деление частоты входного импульсного сигнала |
+ |
+ |
| Определение погрешности средств измерений с импульсным выходом |
+ |
+ |
| Определение погрешности ИПМ в унифицированный сигнал постоянного напряжения или силы постоянного тока |
- |
+ |
