CA320 — калибратор сигналов термопар

Mahsulot tavsifi

Описание калибратора сигналов термопар CA320:

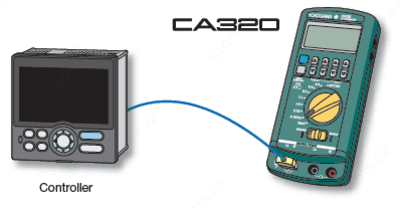

Калибратор предназначен для проверки и калибровки термопар в полевых и лабораторных условиях. Калибратор в качестве источника поддерживает 16 типов термопар и в качестве термометра может измерять выходные сигналы термопары.

Особенности калибратора сигналов термопар CA320:
- Базовая погрешность: 0,5°C (типичная для термопары типа К) *Включая внутреннюю компенсацию температуры холодного спая;
- Поддерживает 16 типов стандартов термопар (JIS/IEC/DIN/ASTM/GOST R);
- На поддисплее отображается значение источника напряжения и шкала в %;
- Поддерживает различные типы сигналов источника (автоступенчатый/линейная развертка/ступенчатый/перепад);
- Поддерживает другие типы термопар с помощью функции источника мВ;
- Может использоваться в качестве термометра для измерения выходного сигнала термопары.

Технические характеристики калибратора токовой петли CA320:

Термопара	Погрешность (1 год)			Характеристика
Термопара	Температурный диапазон	Погрешность источника [°C]	Погрешность измерений [°C]	Характеристика
K	-200.0°C ≤ t < 0.0°C	0.5+\|t\| x 0.3%	0.5+\|t\| x 0.3%	IEC60584-1 JIS C1602
	0.0°C ≤ t < +500.0°C	0.5	0.5
	+500.0°C ≤ t ≤ +1372.0°C	0.5+(t-500) x 0.03%	0.5+(t-500) x 0.02%
E	-250.0°C ≤ t < -200.0°C	1.1+(\|t\|-200) x 2.0%	1.1+(\|t\|-200) x 2.0%	IEC60584-1
	-200.0°C ≤ t <0.0°C	0.5+\|t\| x 0.3%	0.5+\|t\| x 0.3%
	0.0°C ≤ t < +500.0°C	0.5	0.5
	+500.0°C ≤ t ≤ +1000.0°C	0.5+(t-500) x 0.02%	0.5+(t-500) x 0.02%
J	-210.0°C ≤ t < 0.0°C	0.5+\|t\| x 0.3%	0.5+\|t\| x 0.3%	IEC60584-1
J	0.0°C ≤ t≤ +1200.0°C	0.5+t x 0.02%	0.5+t x 0.02%	IEC60584-1
T	-250.0°C ≤ t < -200.0°C	1.1+(\|t\|-200) x 2.5%	1.1+(\|t\|-200) x 2.5%	IEC60584-1
	-200.0°C ≤ t < 0.0°C	0.5+\|t\| x 0.3%	0.5+\|t\| x 0.3%
	0.0°C ≤ t ≤ +400.0°C	0.5	0.5
N	-200.0°C ≤ t < 0.0°C	0.6+\|t\| x 0.4%	0.6+\|t\| x 0.3%	IEC60584-1
N	0.0°C ≤ t ≤ +1300.0°C	0.6	0.6	IEC60584-1
L	-200.0°C ≤ t < 0.0°C	0.5+\|t\| x 0.15%	0.5+\|t\| x 0.15%	DIN 43710
L	0.0°C ≤ t≤ +900.0°C	0.5	0.5	DIN 43710
U	-200.0°C ≤ t < 0.0°C	0.5+\|t\| x 0.2%	0.5+\|t\| x 0.2%	DIN 43710
U	0.0°C ≤ t≤ +600.0°C	0.5	0.5	DIN 43710
R	-20.0°C ≤ t < 0.0°C	2.0	2.0	IEC60584-1
	0.0°C ≤ t < +100.0°C	2.0	1.4
	+100.0°C ≤ t ≤ +1767.0°C	1.4	1.4
Диапазон	Диапазон измерений и источника	Разрешение	Погрешность (1 год)
Диапазон	Диапазон измерений и источника	Разрешение	Установки показаний	Сдвиг
90 мВ	От –11.000 до +99.999 мВ	1 мкВ	0.015%	10 мкВ
Функция		Диапазоны сигналов	Разрешающая способность	Пределы допускаемой основной погрешности, Dо
Воспроизведение напряжения постоянного тока		(0…500) мВ	10 мкВ	± (0,015 % Х + 50 мкВ)
		(0...5) В	0,1 мВ	± (0,015 % Х + 0,5 мВ)
		(0... 30) В	1 мВ	± (0,015 % Х + 5 мВ)
Воспроизведение сигналов постоянного тока		(0...20) мА	1 мкА	± (0,015 % Х + 3 мкА)
Воспроизведение сигналов постоянного тока		(4... 20) мА ИМИТАТОР	1мкА	± (0,015 % Х + 3 мкА)
Измерение напряжения постоянного тока		(–500...+500) мВ	10 мкВ	± (0,015 % Х + 50 мкВ)
		(–5...+5) В	0,1 мВ	± (0,015 % Х + 0,5 мВ)
		(–30 …+30) В	1 мВ	± (0,015 % Х + 5 мВ)
		(–50...+50) мВ	1 мВ	± (0,015 % Х + 5 мВ)
Измерение силы постоянного тока		(–20...+20) мА	1 мкА	± (0,015 % Х + 3 мкА)
Измерение силы постоянного тока		(–50...+50) мА	1 мкА	± (0,015 % Х + 3 мкА)
Тип ТП	Диапазон °C	Режим работы	Пределы допускаемой основной абсолютной погрешности, ±°С, на клеммах
Тип ТП	Диапазон °C	Режим работы	«А»	«В»
К	-200≤ t≤ 0	измерение и воспроизведение	0,5+3-10^-3•\|t\|	l,0+7,5-10•\|t\|
	0≤t≤+500	измерение и воспроизведение	0.5	1,0
	+500≤t≤+1372	измерение	0,5+3•10^-4(\|t\|-500)	l,0+10^-4•(\|t\|-500)
	+500≤t≤+1372	воспроизведение	0,5+3 10^-4(\|t\|-500)	l,0+10^-4•(\|t\|-500)
E	-250≤t≤-200	измерение и воспроизведение	1,1+2-1^-2•(\|t\|-200)	2,0+7 • 1^-2•(\|t\|-200)
	-200≤ t≤0		0,5+3-10^-3•\|t\|	1.0+5-10^-3•\|t\|
	0≤t≤+500		0.5	1,0
	+500≤t≤+1000		0,5+3•10^-4(\|t\|-500)	1,5
J	-210≤t≤0		0,5+3-10^-3•\|t\|	1,0+5-10^-3•\|t\|
J	0≤t≤+1200		0,5+2-10^-2•\|t\|	1,0+2-10^-4•t
T	-250≤t≤-200		1,1 +2,5^-1• (\|t\|-200)	2,5+7-1^-2•(\|t\|-200)
	-200≤ t≤0		0,5+3-10\|t\|	1.0+7,5-10^-3•\|t\|
	0≤ t≤ +400		0,5	1,0
N	-200≤ t≤0	измерение	0,6+3-10^-3•\|t\|	1,0+7,5 10^-3•\|t\|
	-200≤ t≤0	воспроизведение	0,6+^-410^-3•\|t\|	1,0+7,5 10^-3•\|t\|
	0≤t≤+1300	измерение и воспроизведение	0,6	1.0
L	-200≤ t≤0		0,5+1,5 -10•^-3\|t\|	1.0+2-10^-3•\|t\|
L	0≤ t≤ +900		0,5	1.0
U	-200≤ t≤0		0,5+2- 10•^-2\|t\|	1,0+ 3-10^-2•\|t\|
U	0≤t≤+600		0.5	1.0
R, S	-20≤ t≤0		2.0	1,6+5-10^-3•(\|t\|-100)
	0≤t≤+100	измерение	1.4	1,6+ 5-10^-3•(\|t\|-100)
	0≤t≤+100	воспроизведение	2,0	1,6+ 5-10^-3•(\|t\|-100)
	+100≤t≤+1767 (+1768 для S)	измерение и воспроизведение	1,4	1,6
В	+600≤t≤+800	измерение	1,5
	+600≤t≤+800	воспроизведение	1,2
	+800≤t≤+1000	измерение	1,2
	+800≤t≤+1000	воспроизведение	1,0
	+1000≤t≤+1820	измерение	1,1
	+1000≤t≤+1820	воспроизведение	1,0
A (A-l)	0≤t≤+1000	измерение и воспроизведение	1.0	1,5
A (A-l)	+1000≤t≤+2500	измерение и воспроизведение	1.0+6-10^-4•-(\|t\|1000)	1.5+8-l0^-4•(\|t\|-l000)
