МР3021-Н — догрузочный резистор для трансформаторов напряжения

Mahsulot tavsifi

Назначение догрузочного резистора для трансформаторов напряжения MP3021-H:

Догрузочные резисторы типа МР3021 (другие названия - дозагрузочные, балластные резисторы, сопротивления), выпускаются по ТУ 6199-022-16851585-2005, сертификат соответствия РОСС RU.АЯ24.Н32346, примеры расчета и рекомендации изложены Госстандартом в МИ 3022-2006 и МИ 3023-2006. Предназначены для догрузки вторичных цепей измерительных трансформаторов напряжения и тока до уровня от 25 до 100 % от номинальной мощности, указанной в паспорте трансформатора (в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, а также МИ 2022-2006 и МИ 2023-2006).

Описание догрузочного резистора для трансформаторов напряжения MP3021-H:

Догрузочный трехфазный резистор для трансформаторов напряжения MP3021-Н применяется для догрузки измерительных трансформаторов напряжения с номинальным выходным напряжением - 100; 100/√3; 110; 110/√3 В (Вольт). Изготавливаются в 1 и 3-х фазном исполнении. Предусмотрена защита от несанкционированного доступа. Герметизированы, могут применяться на открытом воздухе, защищены от попадания влаги.

Выводы догрузочных резисторов изготовлены из термостойкого подводящего кабеля длиной 1м с наконечником под болт М4. В случае необходимости применения резисторов с большей мощностью соединяются два или более догрузочных резисторов параллельно.

Пример обозначения догрузочного резистора для трансформатора напряжения MP3021-H с напряжением 100/√3В и номинальной мощностью 30ВА:

для однофазного - МР3021-Н-100/√3В-30ВА,

для трехфазного - МР3021-Н-100/√3В-(3х30)ВА.

Технические характеристики догрузочного резистора для трансформаторов напряжения MP3021-H:

Параметр			Значение
Рабочий диапазон напряжений			0,8 - 1,2Uн
Рабочий диапазон температур			от – 40 до +50°С
Допускаемая погрешность сопротивления			± 10% за 10 лет эксплуатации
Относительная влажность			до 90% при температуре 25°С

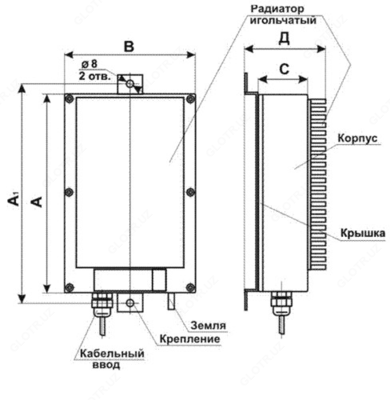

Номинальные мощности и габаритные размеры
Исполнение	Номинальная мощность, ВА	Номинальное выходное напряжение, В	Размеры, мм					Масса, кг, не более
Исполнение	Номинальная мощность, ВА	Номинальное выходное напряжение, В	А	А1	В	С	D	Масса, кг, не более
МР3021-Н-100В-5ВА МР3021-Н-100В-10ВА	Однофазные 5, 10	100	119	145	94	34	46	0,36
МР3021-Н-100В-20ВА МР3021-Н-100В-30ВА	Однофазные 20; 30		119	145	94	34	61	0,45
МР3021-Н-100В-40ВА МР3021-Н-100В-50ВА	Однофазные 40; 50		187	199	118	38	65	0,9
МР3021-Н-100В-60ВА МР3021-Н-100В-70ВА МР3021-Н-100В-80ВА	Однофазные 60; 70; 80*		222	250	146	55	89	1,6
МР3021-Н-100В-90ВА МР3021-Н-100В-100ВА	Однофазные 90; 100		222	250	146	55	97	2,0
МР3021-Н-100В-(3х3)ВА	Трехфазные 3х3		119	145	94	34	46	0,36
МР3021-Н-100В-(3х5)ВА МР3021-Н-100В-(3х10)ВА	Трехфазные 3х5; 3х10		187	199	118	38	65	0,9
МР3021-Н-100В-(3х20)ВА	Трехфазные 3х20*		222	250	146	55	89	1,6
МР3021-Н-100В-(3х30)ВА	Трехфазные 3х30**		222	250	146	55	97	2,0
МР3021-Н-100/√3В-5ВА МР3021-Н-100/√3В-10ВА	Однофазные 5, 10	100/√3	119	145	94	34	46	0,36
МР3021-Н-100/√3В-20ВА МР3021-Н-100/√3В-30ВА	Однофазные 20; 30		119	145	94	34	61	0,45
МР3021-Н-100/√3В-40ВА МР3021-Н-100/√3В-50ВА	Однофазные 40; 50		187	199	118	38	65	0,9
МР3021-Н-100/√3В-60ВА МР3021-Н-100/√3В-70ВА МР3021-Н-100/√3В-80ВА	Однофазные 60; 70; 80*		222	250	146	55	89	1,6
МР3021-Н-100/√3В-90ВА МР3021-Н-100/√3В-100ВА	Однофазные 90; 100		222	250	146	55	97	2,0
МР3021-Н-100/√3В-(3х3)ВА	Трехфазные 3х3		119	145	94	34	46	0,36
МР3021-Н-100/√3В-(3х5)ВА МР3021-Н-100/√3В-(3х10)ВА	Трехфазные 3х5; 3х10		187	199	118	38	65	0,9
МР3021-Н-100/√3В-(3х20)ВА	Трехфазные 3х20*		222	250	146	55	89	1,6
МР3021-Н-100/√3В-(3х30)ВА	Трехфазные 3х30**		222	250	146	55	97	2,0
МР3021-Н-110В-5ВА МР3021-Н-110В-10ВА	Однофазные 5, 10	110	119	145	94	34	46	0,36
МР3021-Н-110В-20ВА МР3021-Н-110В-30ВА	Однофазные 20; 30		119	145	94	34	61	0,45
МР3021-Н-110В-40ВА МР3021-Н-110В-50ВА	Однофазные 40; 50		187	199	118	38	65	0,9
МР3021-Н-110В-60ВА МР3021-Н-110В-70ВА МР3021-Н-110В-80ВА	Однофазные 60; 70; 80*		222	250	146	55	89	1,6
МР3021-Н-110В-90ВА МР3021-Н-110В-100ВА	Однофазные 90; 100		222	250	146	55	97	2,0
МР3021-Н-110В-(3х3)ВА	Трехфазные 3х3		119	145	94	34	46	0,36
МР3021-Н-110В-(3х5)ВА МР3021-Н-110В-(3х10)ВА	Трехфазные 3х5; 3х10		187	199	118	38	65	0,9
МР3021-Н-110В-(3х20)ВА	Трехфазные 3х20*		222	250	146	55	89	1,6
МР3021-Н-110В-(3х30)ВА	Трехфазные 3х30**		222	250	146	55	97	2,0
МР3021-Н-110/√3В-5ВА МР3021-Н-110/√3В-10ВА	Однофазные 5, 10	110/√3	119	145	94	34	46	0,36
МР3021-Н-110/√3В-20ВА МР3021-Н-110/√3В-30ВА	Однофазные 20; 30		119	145	94	34	61	0,45
МР3021-Н-110/√3В-40ВА МР3021-Н-110/√3В-50ВА	Однофазные 40; 50		187	199	118	38	65	0,9
МР3021-Н-110/√3В-60ВА МР3021-Н-110/√3В-70ВА МР3021-Н-110/√3В-80ВА	Однофазные 60; 70; 80*		222	250	146	55	89	1,6
МР3021-Н-110/√3В-90ВА МР3021-Н-110/√3В-100ВА	Однофазные 90; 100		222	250	146	55	97	2,0
МР3021-Н-110/√3В-(3х3)ВА	Трехфазные 3х3		119	145	94	34	46	0,36
МР3021-Н-110/√3В-(3х5)ВА МР3021-Н-110/√3В-(3х10)ВА	Трехфазные 3х5; 3х10		187	199	118	38	65	0,9
МР3021-Н-110/√3В-(3х20)ВА	Трехфазные 3х20*		222	250	146	55	89	1,6
МР3021-Н-110/√3В-(3х30)ВА	Трехфазные 3х30**		222	250	146	55	97	2,0

* - корпус с радиатором;
** - корпус c 2-мя радиаторами.

Комплект поставки МР3021-Н

№	Наименование	Количество
1	Догрузочный резистор для трансформаторов напряжения MP3021-H в выбранном исполнении	1
