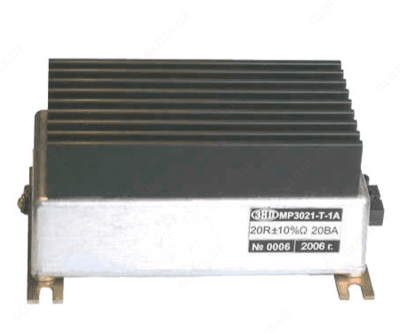

МР3021-Т — догрузочный резистор для трансформатора тока

Mahsulot tavsifi

Описание догрузочного резистора для трансформаторов тока MP3021-T:

Догрузочные резисторы для трансформатора тока MP3021-T выпускаются по ТУ 6199-022-16851585-2005, сертификат соответствия РОСС RU.АЯ24.Н32346. Предназначены для догрузки измерительных трансформаторов тока с номинальными токами выходных обмоток 1 А и 5 А. Данные резисторы не вызывают дополнительной угловой погрешности. Изготавливаются в 1 и 3 фазном исполнении.

По заказу могут быть изготовлены резисторы с другими значениями мощности, но не более 30 ВА на фазу. Крепление догрузочных резисторов мощностью до 5 ВА предусмотрено на DIN–рейку шириной 35 мм, свыше 5 ВА - винтами.

Пример обозначения догрузочного резистора для трансформатора тока (Т) с номинальным током 1 А и мощностью 5 ВА:

для однофазных - МР3021-Т-1А-5ВА,

для трехфазных - МР3021-Т-1А-(3х5)ВА.

Технические характеристики догрузочного резистора для трансформаторов тока MP3021-T:

Параметр			Значение
Перегрузочная способность			Однократные перегрузки 30 I_Ном в течение 1 сек; По спецзаказу до 60 I_Ном в течение 1 сек в увеличенных корпусах
Циклические воздействия			30 I_Ном, два импульса длительностью 1 сек с перерывом в 2 сек
Допускаемая погрешность номинального значения рассеиваемой мощности			± 10 %
Максимальный непрерывный ток			1,2 I_Ном
Рабочий диапазон температур			от -40 до +60°С
Относительная влажность			до 90% при температуре 25°С
Номинальные мощности и габаритные размеры
Исполенение	Номинальный ток выходной обмотки трансформатора, А	Номинальная мощность рассеивания, ВА	Габаритные размеры, мм					Масса, кг, не более
Исполенение	Номинальный ток выходной обмотки трансформатора, А	Номинальная мощность рассеивания, ВА	А	А1	В	С	D	Масса, кг, не более
МР3021-Т-1А-1ВА	1 А	1	30	-	90	14	-	0,10
МР3021-Т-1А-2ВА МР3021-Т-1А-3ВА МР3021-Т-1А-4ВА	1 А	2; 3 или 4	30	-	90	14	-	0,10
МР3021-Т-1А-5ВА	1 А	5	30	-	90	14	-	0,15
МР3021-Т-1А-10ВА МР3021-Т-1А-15ВА	1 А	10 или 15	30	-	111	60	-	0,3
МР3021-Т-1А-20ВА МР3021-Т-1А-30ВА	1 А	20 или 30	102	-	119	112	62	0,45
МР3021-Т-1А-(3х2)ВА МР3021-Т-1А-(3х3)ВА МР3021-Т-1А-(3х4)ВА	1 А Трехфазные	3х2; 3х3 или 3х4	30	102	111	60	-	0,2
МР3021-Т-1А-(3х5)ВА	1 А Трехфазные	3х5	30	70	111	-	56	0,3
МР3021-Т-1А-(3х10)ВА	1 А Трехфазные	3х10	34	104	119	-	70	0,65
МР3021-Т-1А-(3х15)ВА МР3021-Т-1А-(3х20)ВА МР3021-Т-1А-(3х30)ВА	1 А Трехфазные	3х15; 3х20 или 3х30	38	128	186	176	74	1,2
МР3021-Т-5А-1ВА МР3021-Т-5А-1,5ВА МР3021-Т-5А-2ВА	5 А	1; 1,5 или 2	30	-	90	14	-	0,1
МР3021-Т-5А-2,5ВА МР3021-Т-5А-3ВА МР3021-Т-5А-4ВА МР3021-Т-5А-5ВА	5 А	2,5; 3; 4 или 5	30	-	90	14	-	0,11
МР3021-Т-5А-10ВА	5 А	10	30	-	111	60	-	0,3
МР3021-Т-5А-15ВА	5 А	15	-	-	111	60	62	0,4
МР3021-Т-5А-20ВА МР3021-Т-5А-30ВА	5 А	20 или 30	102	-	119	112	74	0,45
МР3021-Т-5А-(3х2)ВА МР3021-Т-5А-(3х2,5)ВА МР3021-Т-5А-(3х4)ВА	5 А Трехфазные	3х2; 3х2,5 или 3х4	30	102	111	60	-	0,35
МР3021-Т-5А-(3х5)ВА	5 А Трехфазные	3х5	30	70	111	-	56	0,45
МР3021-Т-5А-(3х10)ВА МР3021-Т-5А-(3х15)ВА	5 А Трехфазные	3х10 или 3х15	34	104	119	-	70	1,0
МР3021-Т-5А-(3х20)ВА МР3021-Т-5А-(3х30)ВА	5 А Трехфазные	3х20 или 3х30	38	128	186	176	74	1,2

Комплект поставки МР3021-Т

№ Наименование Количество

1 Догрузочный резистор для трансформаторов тока MP3021-T в выбранном исполнении 1
