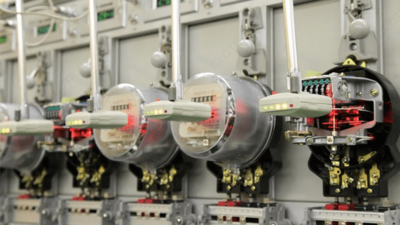

НЕВА-ТЕСТ 6103 — установка поверочная однофазная

НЕВА-ТЕСТ 6103 — установка поверочная однофазная
НЕВА-ТЕСТ 6103 — установка поверочная однофазная

Mahsulot tavsifi

  • Назначение:

    Установка автоматическая многофункциональная для поверки электросчётчиковпредназначена для регулировки и поверки и калибровки однофазных электронных и индукционных счетчиков электрической энергии классов точности 0,5S и менее точных, как в автоматическом, так и в ручном режимах. Установка соответствует требованиям стандарта МЭК 60736:1982, «Испытательная аппаратура для счетчиков электрической энергии», МЭК 62053, «Аппаратура для измерения электрической энергии переменного тока».

    Особенности:

    • Испытания на самонагрев.
    • Проверка стартового тока.
    • Испытание без нагрузки (самоход).
    • Проверку погрешности (класса точности).
    • Для усиления напряжения и тока на выходе стенда применяется PWM (широтно-импульсный модулятор), который обеспечивает высокую эффективность (коэффициент полезного действия составляет > 85%) и снижает нагревания. PWM имеет функции проверки сбоев, предустановки, предупреждения и защиты.
    • Возможность поверки счётчиков с датчиком тока типа «шунт».
    • Установка имеет функцию проверки правильности работы хода часов счётчиков.
    • Установка позволяют проводить дополнительные испытания: счётчиков с интерфейсом на выбор RS-485 или RS-232 (проверка функции обмена данными).
    • Возможность записи в протокол поверки номеров счётчиков с помощью сканера штрих кодов.
    • В измерительном генераторе применяются последние цифровые технологии по управлению синусоидальными гармоническими волнами частоты, амплитуды и регулирования фазы.
    • Для автоматического испытания различных счетчиков, на стенде применяется программа испытаний, совмещенная с операционными системамWINDOWS98/2000/XP/7.





    Количество посадочных мест Количество стоек Количество рядов счетчиков Размеры
    6
    24
    48
    1
    2
    2
    1
    2
    2
    1600×750×1600 mm
    2200×750×1920 mm
    2200×750×1920 mm





  • Технические характеристики:

    Параметр Значение
    Пределы регулирования тока 0,05…100 А
    Диапазон регулирования напряжения (Uном =220 В) 0…120 %
    Диапазон регулирования фазы -180…180 град
    Пределы допускаемой относительной погрешности измерения энергии ± 0,1 %
    Возможность управления от компьютера обеспечено
    Диапазон рабочих температур 20 ± 5 ºС
    Напряжение питающей сети 220 ± 10 В
    Частоты питающей сети 50 Гц
    Диапазон частот 45…65 Гц
    Потребляемая энергия не более 1500 В∙А
    Выходная мощность:
    По цепи напряжения
    По цепи тока

    500 В∙А
    800 В∙А
    Габариты одной стойки (длина; ширина; высота) 2380х710х1900 мм
    Масса не более 350 кг
    Количество одноврем. проверяемых счетчиков 1…24 шт.
    Погрешность установления:
    -Тока
    -Напряжения
    -Угла сдвига фазы
    -Частоты

    ±0,5 %
    ±0,5 %
    ±0,5 Град
    ±0,1 Гц
    Нестабильность установленных значений за 120 с:
    -Тока
    -Напряжения
    -Мощности

    ± 0,02 %
    ± 0,02 %
    ± 0,02 %
    Нестабильность кварцевого генератора не более 10 -7 c
    Коэффициент нелинейных искажений при полной загрузке установки:
    -По цепям напряжения (от 0,8 до 1,15 Uном)
    -По цепям тока (от 0,05 Iном до Imax)

    не более ± 1 %
    не более ± 1 %
    Пределы допускаемой относительной погрешности эталонного счётчика HDM122-02, не более ± 0,1 %
    Диапазоны измерений эталонного счётчика HDM122-02:
    - Тока – 5 поддиапазонов




    -Напряжения - Cos φ (Sin φ)

    0,05…0,25 А
    0,25…1 А
    1,0..,5,0 А
    5,0…20,0 А
    20,0…100,0 А
    176…264 В
    0,5 инд.…1…0,5 емк
