Назначение токовых шунтов серии Fluke A40B:
Широкий диапазон номиналов шунтов серии Fluke A40B позволяет проводить измерения тока от 0,1 мА до 100 А. Конструкция и компоненты токовых шунтов обеспечивают высокую плоскостность амплитудно-частотной характеристики (ошибка смещения амплитуды относительно сопротивления постоянного тока). Кроме этого, смещение фазы при 100 кГц достаточно мало, чтобы им можно было полностью пренебречь во всех измерениях, кроме особо точных.
Шунты можно применять для прямых измерений тока на всей ширине их полосы частот с высокой стабильностью сопротивления постоянного тока. Это упрощает выполнение точных измерений переменного тока и устраняет необходимость в проведении более сложных измерений с применением эталонов-переносчиков переменного и постоянного тока для многих задач.
Эти характеристики делают шунты Fluke A40B идеальным решением для классических задач точных измерений тока, например, проверки калибраторов. Кроме этого, широкий диапазон значений тока позволяет выполнять проверку высокотоковых транскондуктивных усилителей. Малая ошибка фазового сдвига является критически важной для измерения несинусоидальных волн, как при оценке качества электроэнергии или цифровых дискретизирующих ваттметров.
Описание токовых шунтов серии Fluke A40B:

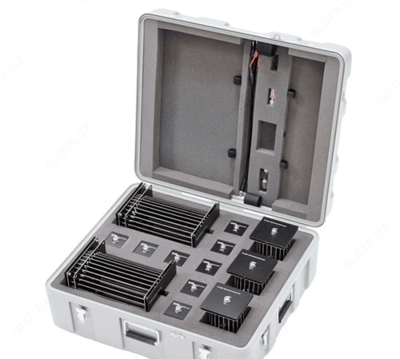

Шунты серии Fluke A40B представлены в четырех различных размерах. Полный комплект шунтов Fluke A40B/SET включает:
- Четыре полностью замкнутых шунта для постоянного и переменного тока: 1 мА - A40B-001mA, 10 мА - A40B-010mA, 20 мА - A40B-020mA, 50 мА - A40B-050mA;
- Пять радиальных шунтов малых размеров для постоянного и переменного тока: 100 мА - A40B-100mA, 200 мА - A40B-200mA, 500 мА - A40B-500mA, 1 A - A40B-1A, 2 A - A40B-2A;
- Три радиальных шунта средних размеров для постоянного и переменного тока: 5 A - A40B-5A, 10 A - A40B-10A, 20 A - A40B-20A;
- Два радиальных шунта больших размеров для постоянного и переменного тока: 50 А - A40B-50A, 100 А - A40B-100A.
Номинальное напряжение выходного сигнала составляет 0,8 В для входа тока в номинальном диапазоне. Напряжение на выходе измеряется вольтметром или другими датчиками, например прецизионными вольтметрами, измерительными эталонами переменного тока, эталонами-переносчиками переменного и постоянного тока или термопреобразователями напряжения, что делает возможным применение шунтов для решения широкого спектра метрологических задач.
Радиальная конструкция шунта для постоянного и переменного тока обеспечивает его высокую производительность с минимальными внешними магнитными полями. Кроме этого, открытая конструкция шунта способствует максимальному увеличению потока воздуха, в результате чего шунты обладают минимальным эффектом изменения коэффициента мощности. Это позволяет использовать каждый шунт в широком диапазоне тока, сохраняя стабильное сопротивление.
Шунт имеет такое сопротивление, которое позволяет свести к минимуму его взаимодействие с контрольно-измерительными приборами. Сопротивление шунта 100 А составляет 8 миллиом и повышается до 80 Ом для шунта 10 мА. Шунт 1 мА дополнительно содержит буферный усилитель, работающий от внутренней батареи. Он подает на выход такое напряжение, которое обеспечивает минимальное взаимодействие шунта с сопротивлением 800 Ом с измерительным устройством.
Особенности токовых шунтов серии Fluke A40B:
- Упрощает калибровку и проверку прецизионных калибраторов и источников тока;
- Шунты для тока в диапазоне от 1 мА до 100 А;
- Используются для тока от постоянного до 100 кГц;
- 14 отдельных шунтов для постоянного и переменного тока с последовательностью 1, 2, 5 по 6 декадам тока;
- Простые прямые измерения, которые устраняют необходимость применения эталонов-переносчиков переменного и постоянного тока;
- Уровень стабильности результатов измерений в течение одного года не ниже ± 5,0 мкОм/Ом;
- Типичная погрешность угловых измерений не более ± 0,003º при частоте 1 кГц.
Отчеты о калибровке:
Серии точных шунтов для постоянного и переменного тока Fluke A40B обычно поставляются с отчетом, содержащим данные о связи с национальными эталонами. Отчеты о калибровке, аккредитованные в соответствии с МЭК 17025A, доступны в качестве дополнительной услуги.
