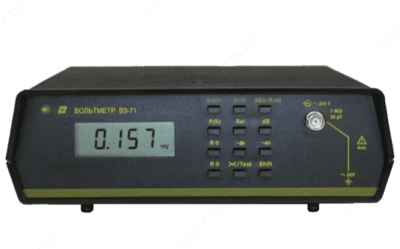

В3-71 — вольтметр переменного тока цифровой

Mahsulot tavsifi

Назначение вольтметра переменного тока цифрового В3-71:

Вольтметры переменного тока ВЗ -71, ВЗ -71/1 предназначены для измерения переменного напряжений широкой полосе частот. Приборы обеспечивают измерены среднеквадратического значения сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды.

Прибор ВЗ -71/1 измеряет высокочастотное (до 1000 МГц) переменное напряжение с помощью высокоимпедансного пробника.

Вольтметры рассчитаны как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсам СТЫК С2-ИС (RS-232C).

Технические характеристики вольтметра переменного тока цифрового В3-71:

Диапазон	Погрешность, ± % от Ux + ед. мл. р.*
	Частота
	10-20 Гц	20-40 Гц	40Гц-200 кГц	0,2-1 МГц	1-З МГц	3-5 МГц	5-10 МГц	10-20 МГц	20-30 МГц
0.100-3.200 мВ	4+20	4+20	2,5+20	4+30	ЗдБ** -
3.000-19.999 мВ	4	2,5	1,5	2,5	4	6	15	3дБ**
20.00-32.00 мВ									6дБ**
30.00-199.99 мВ		2,5			6
200.0-1100.0 мВ
1.000-3.100 В
3.100-11.000 В
10.000-19.999 В
20.00-32.00 В							3дБ
30.00-199.99 В
200.0-300.0 В				Область недопустимого сочетания входного напряжения и частоты
Примечания: * ед.мл.р. - единица младшего разряда; ** не нормируется. Входное сопротивление не менее 1 МОм на частоте 100 кГц. Входная емкость не более 30 пФ.
Режим измерения				Время установления показаний не более, с			Скорость измерений не менее, изм/с
Время установления режима и скорость измерений
На основном входе				6			3,3
С пробником				7
В приборах предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением от 4 до 1200 Ом.
Параметр				Значение
Общие характеристики
Рабочие условия эксплуатации				температура окружающего воздуха от 5 до 40° С; относительная влажность до 90% при температуре до 25° С; атмосферное давление 630-800 мм.рт.ст.
Напряжение питающей сети				(220±22) В частотой (50+ 1) Гц
Мощность, потребляемая прибором от сети питания				не превышает 15 ВА
Масса				не превышает 2 кг
Габаритные размеры				242х85х326 мм
Наработка на отказ				не менее 50000 ч
