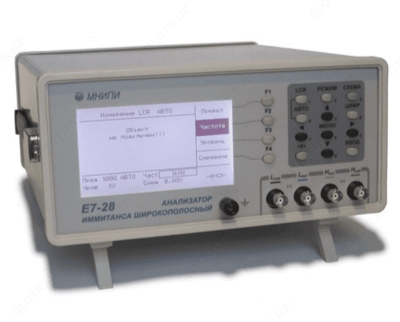

Е7-28 — анализатор иммитанса

Mahsulot tavsifi

Назначение анализатора иммитанса Е7-28:

Анализаторы иммитанса широкополосные Е7-28 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 10 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

Особенности анализатора иммитанса Е7-28:
- Расширенный диапазон частот 25 Гц–10 МГц;
- Емкость (10^-12...1) Ф;
- Индуктивность (10^-9...10³) Гн;
- Сопротивление (10^-3...10⁶) Ом;
- Проводимость (10^-11...10) См;
- Добротность, фактор потерь 10^-4...10⁴;
- Угол фазового сдвига +0.001°...+90°;
- Интерфейс USB 2.0;
- Портативное питание.
Параметры измеряемые анализатором иммитанса Е7-28:
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
- Сp, Cs - емкость в параллельной, последовательной схеме замещения;
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
- Х - реактивное сопротивление в последовательной схеме замещения;
- G - активная проводимость в параллельной схеме замещения;
- В - реактивная проводимость в параллельной схеме замещения;
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
- Q - добротность;
- |Z| - модуль комплексного сопротивления;
- |Y|- модуль комплексной проводимости;
- δ - угол фазового сдвига комплексного сопротивления.

Технические характеристики анализатора иммитанса Е7-28:

Параметр	Значение
Диапазоны измеряемых величин
Емкость Cs Cp	(10^-12...1) Ф
Индуктивность Ls Lp	(10^-9...10³) Гн
Активное cопротивление Rs Rp	(10^-3...10⁶) Ом
Проводимость	(10^-11...10) См
Добротность, фактор потерь	10^-4...10⁴
Угол фазового сдвига комплексного сопротивления	+0.001°...+90°
Общие характеристики
Интерфейс	USB 2.0
Формат индкации	5 десятичных разрядов
Габаритные размеры	225x110x35 мм
Масса	5 кг

Комплект поставки Е7-28

№	Наименование	Количество
1	Анализатор иммитанса Е7-28	1
2	Кабель сетевой	1
3	Устройство присоединительное УП-6	1
4	Устройство присоединительное УП-5	1
5	Кабель К-2	1
6	Зажим «крокодил», 4 мм	1
7	Кабель интерфейсный	1
8	Кабель	4
9	Руководство по эксплуатации	1
10	Методика поверки	1
