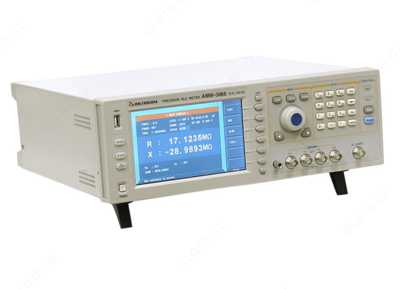

АММ-3068 — анализатор компонентов

Mahsulot tavsifi

Назначение анализатора компонентов АММ-3068

Прецизионный LCR-метр АММ-3068 обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее. Приборы имеют встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, возможность подключения источников смещения по напряжению и току.

Особенности анализатора компонентов АММ-3068:
- мощный источник внутреннего смещения напряжения и тока 0 В ...±10 В / 0 мА ...±100 мА (вместо 0 В ...±5 В / 0 мА ...±50 мА);
- возможность опциональной установки встроенного источника смещения до 1А;
- вход для подключения внешнего источника тока смещения до 120А с возможностью управления через интерфейс DCI в стандартной комплектации;
- встроенный источник напряжения и тока 0 В ...±10 В / 0 мА ...±50 мА;
- расширенный диапазон установки уровня тестового сигнала 10 мВ...10 Вскз/ 50 мкА...100 мА (вместо 10 мВ...2 Вскз/ 100 мкА...20 мА);
- более высокую скорость измерения 9 мс/изм;
- расширенные возможности в режиме свипирования: доступны 10 групп списка по 15 точек в каждой;
- функцию графического анализа: непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения;
- автоматический контроль уровня сигнала напряжения и тока;
- три скорости измерения;
- последовательную и параллельную схему замещения;
- выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
- возможность сохранения во внутреннюю память до 100 настроек и 201 результат измерения;
- использование в качестве внешней памяти USB носители;
- встроенный компаратор на 10 ячеек с выходом сигнала на внешний интерфейс;
- дистанционное управление по интерфейсам USB, RS232C, LAN и опционально GPIB.

Технические характеристики анализатора компонентов АММ-3068:

Параметр		Значение
Измеряемые (тестируемые) параметры		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров		0,05%
Частотные характеристики тестового сигнала	Тестовая частота	20 Гц…300 кГц
	Наилучшее разрешение	1 мГц. Отображение 5 разрядов
	Точность установки	0,01%
AC уровень	Напряжение тестового сигнала	5 мВ...10 Вскз
	Наилучшее разрешение	100 мкВ. Отображение 3 разряда
	Точность установки	10%Uуст + 2 мВ (ALC ON)
	Точность установки	6%Uуст + 2 мВ (ALC OFF)
	Ток тестового сигнала	50 мкА...100 мА
	Наилучшее разрешение	1 мкА. Отображение 3 разряда
	Ток тестового сигнала	10%Iуст + 20 мкА (ALC ON)
	Ток тестового сигнала	6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC	Напряжение / ток	0 В ...±10 В / 0 мА ...±100 мА
	Разрешение	0,5 мВ / 5 мкА
	Точность установки	1%Uуст + 5 мВ
	ISO ON	используется при тестировании индуктивности и трансформаторов
Выходной импеданс АС	ISO ON	100 Ом
Выходной импеданс АС	ISO OFF	30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR		30 Ом, 50 Ом, 100 Ом выбираемый
Независимый источник DC	Напряжение / ток	0 В ...±10 В / 0 мА ...±50 мА
	Разрешение	0,5 мВ / 5 мкА
	Точность установки	1%Uуст + 5 мВ
	Выходной импеданс	100 Ом
Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц		Быстрое: 9 мс
		Среднее: 67 мс
		Медленное: 187 мс
Диапазон измерения LCR параметров	\|Z\|, X, R, DCR	0,00001 Ом...99,9999 МОм
	\|Y\|, B, G	0,00001 мкСм..99,9999 См
	C	0,00001 пФ...9,99999 Ф
	L	0,00001 мкГн...99,9999 кГн
	D	0,00001...9,99999
	Q	0,00001...99999,9
	θ (град)	-179,999°...179,999°
	θ (рад)	-3,14159...3,14159
	Δ%	-999,999%...999,999%
Базовая точность измерения LCR параметров		0,05%
Схема замещения		последовательная, параллельная
Выбор диапазона		Ручной, автоматический
Режим запуска		Внутренний, ручной, внешний, по шине
Усреднение		1...256
Калибровка		Открытая, закрытая, на нагрузке
Калибровка		Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции		ΔABC, Δ%
Установка задержки		0...999, наилучшее разрешение 100 мкс
Компаратор		10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
		Счетчик ячеек
		Выход PASS/FAIL на передней панели
		LED индикатор
Список свипирования		10 страниц по 15 точек
Список свипирования		Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения, напряжение независимого источника DC
Графический анализ		Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения
Внутренняя память		100 ячеек для файлов установок LCRZ
		201 результат измерения
		10 ячеек для GIF файлов, CSV-файлов
Внешняя USB память		GIF файлы
Внешняя USB память		Файлы установок LCRZ
Интерфейсы	I/O (ввод/вывод)	HANDLER (сортировщик) на передней панели
	ПК	USB, RS232C, GPIB (опция), LAN
	Память	USB host на передней панели
	Управление источником смещения	Внешний источник смещения управляется через DCI интерфейс
	Управление источником смещения	Максимальный ток смещения - 120 А
	Источник смещения тока	Опция. 1А DC источник смещения тока
Дисплей		цветной ЖК 7" TFT (800х480)
Рабочая температура/влажность		0°С-40°С, ≤90%RH
Питание		99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность		80 ВА
Габаритные размеры		400 х 132 х 385 мм
Вес		Около 13 кг
