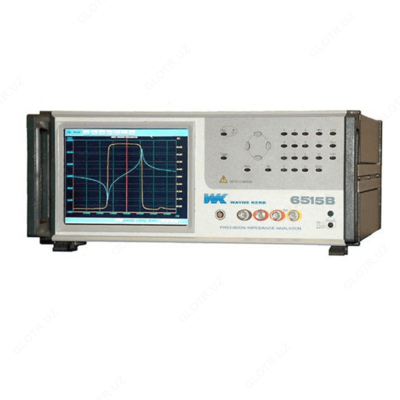

WK 6515P — прецизионный ВЧ измеритель

Mahsulot tavsifi

Назначение прецизионного ВЧ измерителя WK 6515Р:

Прецизионный ВЧ измеритель WK 6515Р: Диапазон частот 20 Гц - 15 МГц (разрешение 0,01 мГц); Базовая погрешность 0,05 %; Сопротивление (R, Z) 0,01 мОм … 2 ГОм; Емкость 1фФ … 1Ф; Индуктивность 0,1 нГн … 2 кГн; Фазовый сдвиг -180 … +180^o; Добротность (Q) 0,00001 … 1000; Тангенс угла потерь (D) 0,00001 … 1000; Реактивное сопротивление (X), комплексная проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B); Интерфейс USB (Подключение клавиатуры, мыши, внешних носителей), VGA, LAN, GPIB; Запись/считывание профилей (20 ячеек); TFT сенсорный дисплей 640 х 480; Масса 14,5 кг.
Аналог WK 6515В, отличие: отсутствует режим графического анализа.

Особенности прецизионного ВЧ измерителя WK 6515Р:
- Прецизионные высокочастотные измерения импеданса;
- Диапазон частот от 20 Гц до 120 МГц (в зависимости от модели);
- Базовая погрешность 0,05 %;
- Высокая скорость измерений;
- Измеряемые параметры: |Z|, |Y|, θ, R, X, G, B, C, L, D, Q;
- Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс;
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
- Управление с помощью мыши и клавиатуры;
- Интерфейс USB (для подключения клавиатуры, мыши ли внешних носителей), VGA, LAN, GPIB;
- Построение на базе Windows XP.

Технические характеристики прецизионного ВЧ измерителя WK 6515Р:

Параметр	Значения
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Сопротивление (Z, R)	от 0,01 мОм до 2 ГОм с максимальным разрешением 0,01 мОм
Емкость (С)	от 1 фФ до 1 Ф с максимальным разрешением 1 фФ
Индуктивность (L)	от 0,1 гГн до 2 кГн с максимальным разрешением 0,1 нГн
Добротность (Q)	0,00001 - 1000
Тангенс угла потерь (D)	0,00001 - 1000
Фазовый сдвиг (q)	-180^о ... 180^о
Базовая погрешность	±0,05%
ТЕСТ СИГНАЛ
Частота тест-сигнала	20 Гц - 15 МГц
Уровень тест-сигнала (на нагрузку 50 Ом)	5 мВ - 1 В (в зависимости от частоты), дискретность установки уровня 1 мВ, 200 мкА - 20 мА (в зависимости от частоты); режим стабилизации по току
Погрешность установки частоты	±0,005%
Дискретность установки частоты	0,1 мГц
ПОСТОЯННОЕ СМЕЩЕНИЕ (ОПЦИЯ)
Внутренний источник смещения	0 ... 40 В 0 ... 100 мА
ПАМЯТЬ
Функции	Запись/считывание установленных параметров измерения
Объем памяти	20 ячеек
ДИСПЛЕЙ
Разрешение	640 х 480 сенсорный
ОБЩИЕ ДАННЫЕ
Платформа	Построение на базе OC Windows XP
Условия эксплуатации	0^оС ... 50 ^оС и относительная влажность 85%
Напряжение питания	90 В / 250 В, 47/63 Гц
Габаритные размеры	190 х 440 х 525 мм
Масса	14,5 кг

Комплект поставки WK 6515P

№	Наименование	Количество
1.	Прецизионный анализатор импеданса WK 6515P	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	Универсальная тестовая площадка	1
5.	USB-память	1
