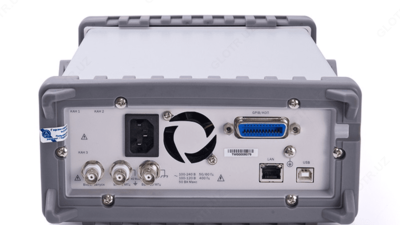

АКИП-5102/1 — частотомер электронно-счётный

Mahsulot tavsifi

Особенности:
- 1 Канал АКИП-5102/1 с диапазоном частот 1 мГц … 400 МГц;
- 3 Канала АКИП-5102: 1 и 2 канал с диапазоном частот 1 мГц … 400 МГц; 3 канал с диапазоном частот 375 Гц … 6 ГГц; расширение диапазона частот 3 канала до: 250 МГц…20 ГГц (опция opt02)
- Измерение частоты и периода, пикового напряжения, счет импульсов (все модели), дополнительно для АКИП-5102: измерение временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов
- Погрешность ОГ: ±1×10-6; опционально: ±2×10-7; ±5×10-8;
- ±5×10-10 (Rb рубидиевый ОГ)
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО)
- Автоматический допусковый контроль для частотных измерений
- Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов
- Память на 20 профилей настроек (запись/вызов), фильтр НЧ
- Программная калибровка
- Интерфейсы USB, LAN, GPIB (опция)
- Совместим с протоколом LXI (web-сервер)
- Отвечает стандарту LXI (класс C), реализован Web-интерфейс

Технические характеристики:

Параметр	Значение
Диапазон частот	DC: 1 мГц ... 400 МГц; AC: 30 Гц ... 400 МГц (1 МОм), 200 кГц ... 400 МГц (50 Ом)
Период	2,5 нс ... 1000с
Допуск на ЧМ	25 %
Чувствительность	20 мВскз ... 5 В ac + dc (1мГц – 225 МГц) , 30 мВскз ... 5 В ac +dc (225 МГц – 400 МГц), 40 мВскз ... 5 В ac +dc (400 МГц – 450 МГц) 80 мВпик - пик ... 10 Впик - пик (длит. импульсов от 1,5 до 10 нс) 50 мВпик - пик ... 10 Впик - пик (длит. импульсов > 10 нс)
Связь по входу	DC или AC
Входное сопротивление	1 МОм/ 50 Ом
Входная емкость	24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
Фильтр НЧ	До 100 кГц ( – 20 д Б для частот > 1 МГц )
Защита по входу 50 Ом 1 МОм Аттенюатор	12 Вскз (DC... 400 МГц) 350 В dc+ас пиковое (0 ... 100 кГц); 12 Вскз (100 кГц ... 400 МГц) × 10 – для режима измерения напряжения и триггера
Счет импульсов (кан. 1)	0 ... 10
Пиковое напряжение	-5,1 В ... +5,1 В, разрешение 2,5 мВ
Разрешение по частоте	12 разрядов (время счета – секунда
Разрядность индикатора	Максимально 12
Интерфейс	USB, LAN, GPIB (опция)
Память	20 профилей настроек (запись/вызов)
Напряжение питания	1 00 / 2 4 0 В ± 10 % (50 / 60 Гц) ; 100 В / 12 0 В ± 10 % (400 Гц); 30 Вт
Габаритные размеры (ШхВхГ)	215 × 89 × 347 мм
Масса	2,9 кг
