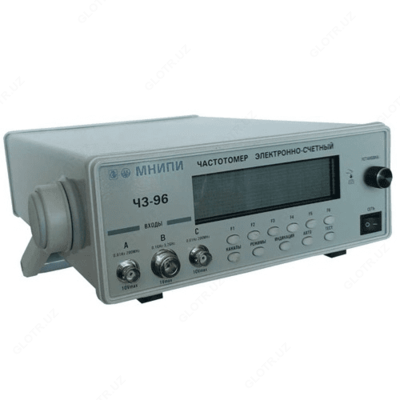

Ч3-96 — частотомер

Mahsulot tavsifi

Назначение частотомера Ч3-96:

Частотомер электронно-счетный Ч3-96 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.

Особенности частотомера Ч3-96:
- Вход В (синусоидальный сигнал) - 100...3200 МГц;
- Вход А, С (синус, импульс) - 0,01...200 МГц;
- Измерение скважности по входам - 1,000001...999999999;
- Отношение частот в каналах: А/С , С/А, B/C и B/A - до 999999999;
- Кварцевый термостатированный генератор;
- Номинальное значение частоты – 5 МГц;
- Погрешность: ±2·10^-8 - за 30 суток, ±5·10^-8 - за 12 месяцев;
- Габаритные размеры (НхВхL) - 345х285х106 мм;
- Масса: 4 кг;
- Опорный генератор: ±5·10^-8 за 12 мес.
Основные функции частотомера Ч3-96:
- Измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов;
- Измерение частоты по входу В;
- Измерение отношения частот – каналов А/С, С/А, В/С;
- ФНЧ.
Дополнительные возможности частотомера Ч3-96:
- Режим тахометра;
- Запуск внутренний, однократный или программный; внешний;
- Вычисление функций 1/T, 1/F, коэффициента заполнения;
- Автоматическая установка уровня запуска.

Технические характеристики частотомера Ч3-96:

Параметр	Входы А, С	Вход B
Технические характеристики
Измерение частоты	от 0,01 Гц до 200 МГц; (синус, импульс)	от 100 до 3200 МГц. (синус)
Измерение периода, длительности импульсов	от 5 нс до 106 с (синус); от 10 нс до 100 с (импульс)
Измерение интервалов времени	от 0,1 мкс до 100 с
Измерение отношения частот	А/С, С/А, В/С, В/А до 999999999
Счет числа импульсов	за период и длительность сигнала
Уровень измеряемых сигналов	0,02…10 В (синус); 0,05…10 В (импульс)	0,03…1 В (0,03 до 20 мВт)
Метки времени	10^-8…10^-3 с
Число усредняемых периодов	1…10⁵
Частота опорного генератора	5 МГц (±1·10^-8 f ном.)
Нестабильность опорного генератора по времени	±2·10^-8 за 30 суток; ±5·10^-8 за 12 месяцев
Нестабильность опорного генератора по температуре	±2·10^-8 (-10...+50 °C)
Измерение скважности	от 1,000001 до 999999999	-
Общие характеристики
Интерфейс	USB
Питание	U~ 230 В, 50 Гц
Потребляемая мощность	40 ВА
Рабочая температура	-10...+50 °С
Габаритные размеры (HxWxD)	345х285х106 мм
Масса	4кг
