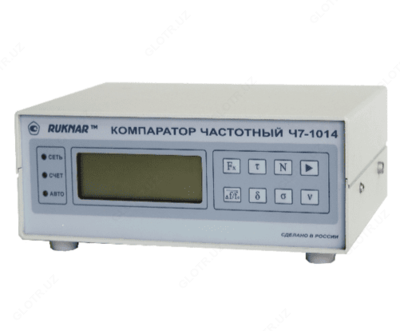

Ч7-1014 — компаратор частотный

Mahsulot tavsifi

Назначение компаратора частотного Ч7-1014:

Компаратор частотный Ч7-1014 предназначен для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране встроенного дисплея или внешнего ПК, ноутбука, планшета. По желанию заказчика возможна поставка в комплекте с ноутбуком или с планшетным компьютером с уста-новленным программным обеспечением.

Технические характеристики компаратора частотного Ч7-1014:

Параметр	Значение
Номинальное значение частоты опорного сигнала,	5; 10
Номинальное значение частоты исследуемого сигнала, МГц	1; 5; 10
Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах	± 1
Напряжение входных сигналов на нагрузке 50 Ом, В, в пределах	от 0,4 до 1,2
Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 10 МГц, отн. ед., не более за интервал времени измерения 1 с за интервал времени измерения 10 с за интервал времени измерения 100 с за интервал времени измерения 3600 с за интервал времени измерения 1 сут	1·10^-12 5·10^-13 1·10^-13 5·10^-14 5·10^-15
Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 5 МГц, отн. ед., не более за интервал времени измерения 1 с за интервал времени измерения 10 с за интервал времени измерения 100 с за интервал времени измерения 3600 с за интервал времени измерения 1 сут	2·10^-12 5·10^-13 1·10^-13 5·10^-14 5·10^-15
Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 1 МГц, отн. ед., не более за интервал времени измерения 1 с за интервал времени измерения 10 с за интервал времени измерения 100 с	8·10^-12 2·10^-12 5·10^-13
Напряжение питания, В	~ 220 В; 50 Гц / + (22 - 30) В
Потребляемая мощность, В·А, не более	30
Габаритные размеры (длина×ширина×высота), мм, не более	150 х 200 х 80
Масса, кг, не более	1,3

Комплект поставки Ч7-1014

№	Наименование	Количество
1	Компаратор частотный Ч7-1014	1
2	Одиночный комплект ЗИП	1
3	Комплект эксплуатационной документации	1
4	Ящик укладочный	1
