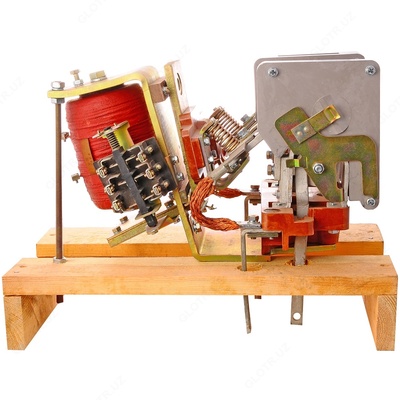

Контактор КПВ 605 катушка 220В УЗ п.п. на плите, режим

Контактор КПВ 605 предназначен для управления электродвигателями постоянного тока.

Контактор с замыкающими контактами КПВ 605 с гашением - применяется в качестве линейных контакторов, реверсирующих контакторов, контакторов ускорения и др. и пригодны для работы в условиях УЗ, ХЛЗ по ГОСТ 15150-69.

Конструкция блок контакторов КПВ-605, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить переброску элементов за счет изменения положения «З» и «Р» контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.

Два однотипных контактора с замыкающими контактами, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны 2«З», 1«Р»

Технические характеристики КПВ 605:

Параметры катушки:

- род тока: постоянный

- номинальное напряжение, В, частота 50 Гц: 220

- мощность катушки, Вт: 75

- собственное время втягивания, с: 0,37

- собственное время отпадания, с: 0,23

Параметры главной цепи:

- количество контактов: 1

- вид контактов: замыкающий

- род тока: постоянный

- номинальный ток, А: 630

- номинальное напряжение, В: 220

Параметры дополнительной цепи:

- кол-во замыкающих контактов: 2

- кол-во размыкающих контактов: 2

Максимальная допустимая частота включений в час: 1200

Присоединение внешних проводников: переднее и заднее

Климатическое исполнение: У3, ХЛ3, Т3

Структура условного обозначения контакторов КПВ 605

КПВ - контактор переменного тока с управлением постоянным током:

6 - условный номер серии;
0 - с универсальным присоединением проводов на рейке;
5 - номинальный ток - 630 А;
Б - дополнительное условное обозначение специфических особенностей серии;

Исполнение:

У - для районов умеренного климата;
3 - категория размещения;

В комплект поставки входят:
- контактор КПВ605 (каждый контактор в индивидуальной упаковке);
- паспорт;
- техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии контакторов.

Гарантийные обязательства:
Предприятие-изготовитель гарантирует соответствие контакторов требованиям ОСТ 16.0.524.001-72 при соблюдении потребителем условий эксплуатации и хранения, установленных в техническом описании на контактор.

Гарантийный срок эксплуатации контакторов устанавливается 2 года с начала ввода в эксплуатацию, но не более трех лет со дня продажи.

Механическая износостойкость - 10000000 циклов.
Коммутационная износостойкость - 200000 циклов.

Вес нетто: 30.6 кг
Вес брутто: 31.5 кг
Объем: 0.500 х 0.160 х 0.415 = 0,0332 м.куб
