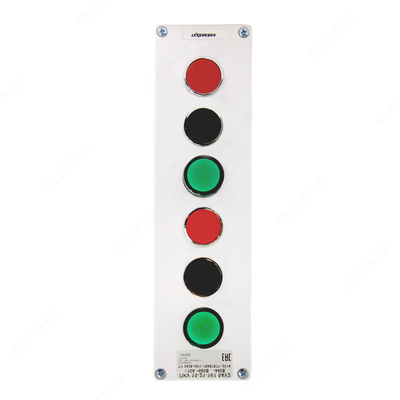

Пост управления ПКУ 15-21.161.54У2 П

• Предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50 Гц и постоянного тока до 440В. • Технические данные: Основные параметры постов ПКУ 15-21 соответствуют параметрам следующих встраиваемых аппаратов: выключателей кнопочных серии ВК21-ВАХХ, переключателей управления серии ВК21-ВДХХ,BGXX,DJXX, ТУ3428-001-1898777-2014. Категория применения встроенных в посты кнопочных выключателей и переключателей-АС11 и ДС11 по ГОСТ 12434-83. Номинальный режим работы постов - продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный по ГОСТ 12434-83. К каждому зажиму встроенного аппарата можно подсоединять один медный или алюминиевый провод сечением не более 2,5 кв. мм. и два медных провода сечением не более кв. мм. • Согласно заявке посты могут быть укомплектованы: -светосигнальной арматурой ИЛ-16, АД-22; -кнопочными переключателями серии ВК21-ВД,BG,BJ; -кнопками серии ВК21. • Исполнение поста со степенью защиты IP-54 предусматривает наличие герметичного сальника: -ПКУ 15-21.111 - PG - 13.5; -ПКУ 15-21.121 - PG - 13.5; -ПКУ 15-21.131 - PG - 13.5; -ПКУ 15-21.141 - PG - 13.5; -ПКУ 15-21.161 - PG - 13.5. • Конструкция и принцип действия: Посты представляют собой пластмассовые оболочки со встроенными аппаратами. Посты, встраиваемые у плоской поверхности, поставляются как с сальниками для уплотнения проводов, так и без них (оговариваются в заказе. Пост управления, пристраиваемый к плоской поверхности, состоит из пластмассового корпуса и панели с установленными на ней коммутационными аппаратами светосигнальной арматурой ИЛ-16, АД-22. Ввод монтажных проводов осуществляется через специальные отверстия в корпусе или сальниковый ввод. • Условия эксплуатации: Номинальное значение климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543-70 для поста со степенью защиты IP 54 – T2. Нижнее значение рабочей температуры для климатического исполнения У - -40...0 С, при таком же значении температуры допускается эксплуатация постов в условиях УХЛ2, УХЛ3. Высота над уровнем моря не более 4300 м . Окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль, в концентрациях, нарушающих работу постов. Тип атмосферы – II , по ГОСТ 15150-69. Прямое воздействие солнечной радиации не допускается. Рабочее положение в пространстве – любое. В части требования техники безопасности посты соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75. Посты соответствуют требованиям ТУ 3428-001-18987877-2014.
