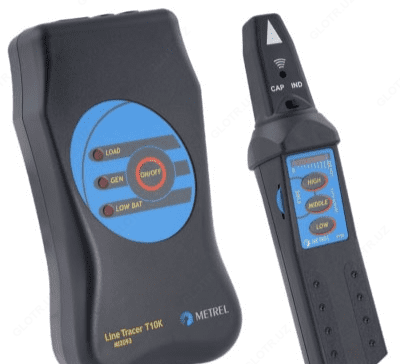

MI 2093 — трассодефектоискатель

Mahsulot tavsifi

Назначение трассодефектоискателя Metrel MI 2093 Line Tracer:

Прибор Line Tracer предназначен для поиска скрытой проводки, расположенной в стенах, полах, потолке, поиска коммуникаций под землей, для определения конкретного проводника в многожильных кабелях, а также для идентификации предохранителей и выключателей. С помощью Line Tracer поиск кабелей может производиться как под напряжением, так и при обесточенной электроустановке.

Функции трассодефектоискателя Metrel MI 2093 Line Tracer:
- Поиск кабелей в стенах, полах, потолке
- Идентификация предохранителей и выключателей
- Определение отдельных волокон, проводников в многожильных кабелях
- Поиск места повреждения кабеля.
Отличительные особенности трассодефектоискателя Metrel MI 2093 Line Tracer:
- Прибор может использоваться для поиска кабелей как при обесточенной электроустановке, так и под напряжением.
- Точное распознавание кабелей под землей на глубине до 2 метров.
- С помощью избирательного щупа определяется принадлежность предохранителей, выключателей, оконечных розеток отделенной электрической цепи.
- Определение местоположения повреждений и коротких замыканий в кабелях.
- Возможность подавать сигнал в замкнутую цепь с помощью опциональных клешей позволяет производить трассировку трубопроводов и других проводящих контуров без их разъединения.
- Инструкция по эксплуатации прибора содержит конкретные практические примеры использования трассодефектоискателя.
- Рабочая частота 10,6 кГц модулированная 4 Гц обеспечивает высокую степень селективности прибора.
Габариты трассодефектоискателя Metrel MI 2093 Line Tracer:

Размер:
Передающее устройство: 80 x 50 x 150 мм
Принимающее устройство: 45 x 45 x 210 мм

Масса:
Передающее устройство: 0,28 кг
Принимающее устройство: 0,14 кг

Технические характеристики трассодефектоискателя Metrel MI 2093 Line Tracer:

Параметр	Значения
Передающее устройство Т 10К
Батареи	4 шт.,размер АА (1.5 В)
Индикация разряда батареи	имеется
Диапазон рабочей температуры	0 ... +40 °С
Температура хранения	-30 ...+60 °С
Масса	300 г
Корпус пластмасса	ABS
Габариты	80 x 50 x 150 мм
Передающее устройство Т 10К в режиме генератора
Напряжение постоянного, переменного тока	<30 В, или напряжение в линии отсутствует
Рабочая частота	10,6 кГц модулированная частотой 4 Гц
Максимальное напряжение разомкнутой цепи	6 B
Максимальный ток короткого замыкания	20 мА
Передающее устройство Т 10К в режиме нагрузки
Напряжение питающей сети, необходимое для передачи	30-264 В перем. тока
Частота напряжения питания	45-65 Гц
Рабочая частота	10,6 кГц модулированная частотой 4 Гц
Максимальное среднее значение подаваемого тока	1 Аrms
Приемное устройство R 10К
Батареи	1 шт. размер 6LR61 (9 В)
Индикация разряда батареи	имеется
Диапазон рабочей температуры	0 ... + 40 °С
Температура хранения	-30 ... +60 °С
Масса	150 г
Корпус	пластмасса ABS
Габариты	45 x 45 x 210 мм
Имеется механический переключатель для выбора емкостного или индуктивного режима
Датчик	Встроенный емкостный датчик для поиска электрического поля и индуктивный, датчик для поиска электромагнитного поля
Селективность	Входной полосовой фильтр 10,6 кГц
Индикаторы	Визуальный — 10-уровневая светодиодная линейная шкала
Чувствительность	кнопки НИЗКОЙ, СРЕДНЕЙ, ВЫСОКОЙ чувствительности, потенциометр для точной настройки усиления сигнала

Комплект поставки MI 2093

Наименование	Количество
Передающее устройство T10K	1
Принимающее устройство R10K	1
Измерительный кабель со встроенным резистором, 1,5 м	1
Избирательный щуп	1
Измерительный наконечник, черный	2
Зажим типа «крокодил»	2
Мягкая сумка для переноски	1
Инструкция по эксплуатации	1
Свидетельство о метрологической аттестации	1
