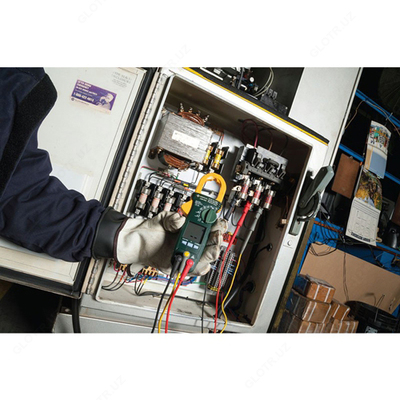

CMI-600 — промышленные токовые клещи

Технические характеристики промышленных токовых клещей CMI-600:

Диапазон		Погрешность на частоте 50 Гц - 60 Гц*
Постоянный ток (микро амперный диапазон)
200.0 мкА		± (1.0% + 0.5 мкА)
2000 мкА		± (1.0% + 5 мкА)
Переменный  ток (режим AmpTip™)
0.00 A до 3.99 A		± (1.5% + 0.15 A)
4.00 A до 60.00 A		± (1.5% + 0.05 A)
Постоянный ток (режим AmpTip™)
0.00 A до 3.99 A		± (2.0% + 0.15 A)
4.00 A до 60.00 A		± (2.0% + 0.05 A)
Переменный + постоянный ток (режим AmpTip™)
0.00 A до 3.99 A		± (2.0% + 0.17 A)
4.00 A до 60.00 A		± (2.0% + 0.07 A)
Диапазон		Погрешность на частоте
		50 Гц - 100 Гц*†	100 Гц - 400 Гц*†	Комментарий
Переменный ток (стандартный режим)
0.00 A - 8.99 A		± (1.8% + 0.15 A)	± (2.0% + 0.15 A)	* Макс пик-фактор <2: 1 при полной шкале и <4: 1 при половинной шкале.
9.00 A до 60.00 A		± (1.8% + 0.05 A)	± (2.0% + 0.05 A)
60.0 A до 600.0 A		± (1.8% + 0.5 A)	± (2.0% + 0.5 A)
Постоянный ток (Стандартный режим)
0.00 A - 8.99 A		± (2.0% + 0.15 A)
9.00 A до 60.00 A		± (2.0% + 0.05 A)
60.0 A до 600.0 A		± (2.0% + 0.5 A)
Постоянный + Переменный ток
0.00 A до 8.99 A		± (2.2% + 0.15 A)	± (2.7% + 0.17 A)	† включает ошибку для соседних токоведущих проводников <0,01A /A.
9.00 A до 60.00 A		± (2.2% + 0.05 A)	± (2.7% + 0.07 A)
60.0 A до 600.0 A		± (2.2% + 0.5 A)	± (2.7% + 0.7 A)
Диапазон		Погрешность в диапазоне 50 Гц - 60 Гц		Комментарий
Переменное напряжение
600.0		± (1.0% + 0.5 В)		Входное сопротивление: 10 МОм, 100 пФ
Постоянное напряжение
600.0		± (1.0% + 0.5 В)		Входное сопротивление: 10 МОм, 100 пФ
Переменное + постоянное напряжение
600.0		± (1.2% + 0.7 В)
Бесконтактное определение напряжения
10 В ~ 36 В		-
23 В ~ 83 В		--
59 В ~ 165 В		---
124 В ~ 330 В		----
250 В ~ 600 В		-----
Определение последовательности фаз
Тест двигателей
Функция	Диапазон	Чувствительность (синус RMS) *		Диапазон измерений	Погрешность
Частота
600 В	5.00 Гц ~ 999.9 Гц	50 В		xx.xx	± (1.0% + 0.05 Гц)
60.0 A AmpTip™	50.00 Гц ~ 400.0 Гц	40 A		xxx.x	± (1.0% + 0.5 Гц)
60.00 A, 600.0 A	50.00 Гц ~ 400.0 Гц	40 A
Диапазон		Погрешность
Сопротивление
600.0 Oм		± (1.0% + 0.5 Oм)
6.000 кОм		± (1.0% + 0.005 кОм)
60.00 кОм		± (1.0% + 0.05 кОм)
Прозвонка цепи
Диапазон сопротивлений 10 Ом – 250 Ом; Время ответа: 32 мс
Диапазон		Погрешность		Комментарий
Емкость
200.0 мкФ		± (2.0% + 0.4 мкФ)
2500 мкФ		± (2.0% + 4 мкФ)
Тестирование p-n
2.000 В		± (1.5% + 0.005 В)		Тестовый ток (тип): 0,3 мА Напряжение холостого хода (тип): <3,5 В постоянного тока
Температура
-40.0 °C ~ 99.9 °C		± (1.0% + 0.8 °C)		* Точность термопары K-типа не включена в расчет общей погрешности. Термопары соответствуют стандарту JIS C 1602-1981.
100 °C ~ 400 °C		± (1.0% + 1 °C)
Параметр		Значение
Общие характеристики
Тип дисплея		LCD, 3-5/6 дюймов, цифровой, максимальное число на дисплее –  6000
Изменение полярности		Автоматически
Время обновления		5 раз/сек
Питание		Две батареи 1.5 V типа AAA  (NEDA 24A или IEC LR03)
Габариты		222 мм x 76 мм x 37 мм
Условия эксплуатации
Температура		0 °C ... 31 °C
Относительная влажность		0% ... 80% без конденсации
Высота над уровнем моря		до 2000 м
Условия хранения
Температура		-20 °C до 60 °C
Относительная влажность		0% до 80% без конденсации (с извлеченной батареей)
