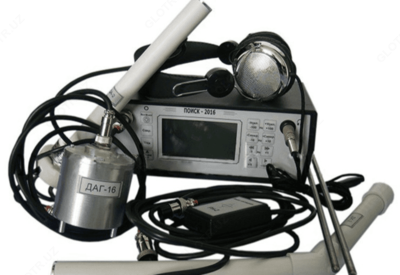

ПОИСК-2016 — приемник

Mahsulot tavsifi

Назначение приёмника ПОИСК-2016:

Приемник «ПОИСК-2016» (в дальнейшем - приемник) предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

В тексте используется следующая терминология и сокращения:
- МП - место повреждения кабеля;
- ГОЗ - глухое однофазное замыкание жилы кабеля на оболочку (замыкание, в котором отсутствует искра при наличии напряжения на кабеле, а переходное сопротивление МП находится в пределах 0-1 Ом);
- ИП - искровой пробой жилы кабеля на оболочку (пробой, в котором присутствует искра при наличии напряжения на кабеле, переходное сопротивление МП превышает 10 Ом, а пробивное напряжение находится в пределах 1-50 кВ);
- ГАУВ - генератор акустических ударных волн (электрический высоковольтный конденсатор большой емкости, периодически разряжаемый на испытуемый кабель);
- ГЗЧ - генератор звуковой частоты;
- ЖКИ - жидкокристаллический графический индикатор (дисплей), используемый в приемнике.
Приемник может быть использован:
- Для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП);
- Для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);
- Для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
- Определения мест плохого контакта оболочки с кабельной муфтой;
- Определения трассы кабеля и поиска места повреждения индукционным методом;
- Определения глубины залегания кабеля;
- Определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом на постоянном и переменном напряжении;
- Определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.
Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами:
- Ёмкость накопителя для определения места повреждения вида ГОЗ-300-400 мкФ. при зарядном напряжении 5-10 кВ;
- Частота импульсов 0,2-1 Гц.
Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ.

Для определения повреждений типа ИП - емкость накопителя может быть снижена до 1-5 мкФ.

Кроме этого для трассировки испытуемого кабеля (т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц (например, генератор ГЗЧ-2500).

Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100Вт (например, ГЗЧ-2500).

Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре ЖКИ и источника питания.

Технические характеристики приёмника ПОИСК-2016:

Параметр	Значение
Методы поиска повреждения	электроакустический импульсный и индукционный
Индикация	осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая (по звуку в головных телефонах)
Наибольшая глубина залегания кабеля при определении его трассы, м	10
Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более	±0,05
Наибольшая глубина залегания кабеля при поиске повреждений: Электроакустическим методом, м, Индукционным методом (режим «петли»)	5 3
Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более: Электроакустическим методом, м Индукционным методом (режим «петли») м	0,25 1
Коэффициент усиления дБ	регулируемый от 0 до 100
Количество ступеней регулировки	100
Полоса пропускания по уровню 3 дБ, Гц	150 –3000
Входное сопротивление, МОм	10
Уровень шумов (размах), приведенный к входу, мкВ, не более	6
Чувствительность к импульсному магнитному полю, мА/м, не менее	5
Регулировка порога чувствительности, %	от 1 до 95
Полоса пропускания по уровню -3 дБ, кГц	от 1 до 20
Частоты настройки, Гц	160 до 11000
Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более	50
Полоса пропускания цифрового фильтра, Гц, не более: по уровню -3 дБ по уровню -20 дБ	9 10
Источник питания	5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,3 А∙ч
Номинальное напряжение питания, В	6
Потребляемый ток, мА	70-190
Продолжительность работы без подзарядки, час	10 - 20
Время заряда полностью разряженного аккумулятора	10-12 часов
