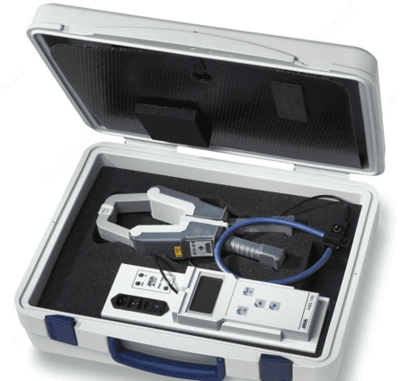

KSG 100T — система идентификации кабелей
Mahsulot tavsifi
-
Назначение системы KSG 100T:
Система идентификации кабелей KSG 100T является сложным прибором для идентификации (распознавания) одножильных или многожильных кабелей в пучке или скрутке кабелей. Новейшие технологические достижения и ориентированные на пользователя программные средства обеспечивают прибору KSG 100T уникальные преимущества. Данным прибором легко пользоваться. Прибор KSG 100T состоит из генератора (передатчика) и приемника с гибким устройством связи (катушкой Роговского). Оба блока оснащаются микроконтроллерами и поэтому могут сообщаться (связываться) друг с другом. Новейшие программные алгоритмы выполняют многочисленные проверки, что обеспечивает максимальную надежность результатов измерений. К особенностям относятся, например, полностью автоматическая регулировка усиления, работа под управлением дружественного по отношению к пользователю меню, а также небольшие размеры KSG 100T.
Особенности системы KSG 100T:
- Прямой подвод сигналов к находящимся под напряжением кабелям, максимум 400 В, 50/60 Гц;
- Позволяет выбирать определенный кабель из одножильных или многожильных кабелей и линий;
- Чрезвычайно надежный сбор сигналов посредством 3- факторного анализа (Амплитуда – Время – Фаза, Amplitude-Time- Phase, ATP);
- Прямой подвод сигналов даже к находящимся под напряжением кабелям, до 400 В;
- Надежное распознавание кабелей вплоть до сопротивления шлейфа 400 Ом;
- Индуктивный ввод сигнала посредством зажима токового трансформатора на находящихся под напряжением кабелях (AZ 10);
- Прием сигналов посредством гибкого устройства связи (катушки Роговского);
- Измерение тока нагрузки до 199 А посредством нажатия кнопки;
- Приемник эргономичной конструкции со встроенным графическим дисплеем;
- Полностью автоматическая регулировка усиления;
- Работа под управление дружественного по отношению к пользователю меню;
- Для работы приемника батарейки не требуются;
- Автоматическая синхронизация передатчика и приемника.
-
Технические характеристики системы KSG 100T:
Параметр Значения Импульсный генератор (передатчик) KSG 100 Выходное напряжение 300 В (15 импульсов/мин) Выходной ток (в импульсе) 180 A (максимум) Сетевое питание 115/230 В, 50/60 Гц Индикация импульсной работы Посредством СИД и показа частоты текущего импульса Интервал рабочих температур от -10 до + 55 °С Энергопотребление 50 ВА Размеры футляра для переноски 455 х 165 х 365 мм Масса, включая футляр для переноски приблизительно 5 кг Генератор встраивается в футляр для переноски Приемник импульсов KSG 100 Дисплей Графический ЖКД Чувствительность при прямом подсоединении генератора (передатчика) 100 %; при 400-Ом сопротивлении шлейфа (i = 0,75 A) Чувствительность при индуктивном вводе сигнала 100 %; при сопротивлении шлейфа <6 Ом Электропитание Батарейки не требуются. Автоматический заряд. Время заряда 20 секунд Развязка по сигналу гибкое устройство связи, 150 мм Интервал рабочих температур от -10 до + 55 °С Размеры (Ш х В х Г) 100 х 25 х 211 мм Масса приблизительно 361 г -
Комплект поставки KSG 100T
№ Наименование Количество 1. Передатчик KSG 100 1 2. Приемник KSG 100 1 3. Кейс для KSG 100T 1 4. Кабель соединительный с зажимами для прямой подачи сиг- 1 5. Адаптер для подключения к кабелю под напряжением, до 400 1 6. Гибкая изолированная штанга 1 7. Шнур сетевого питания 1 8. Руководство по эксплуатации 1
