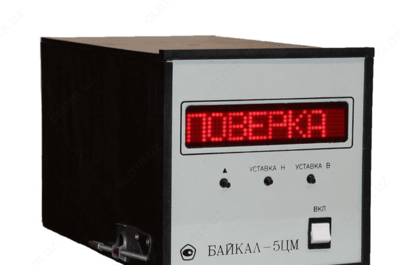

БАЙКАЛ-5ЦМ — гигрометр

Mahsulot tavsifi

Назначение гигрометра БАЙКАЛ-5ЦМ:

Гигрометр кулонометрический БАЙКАЛ-5ЦМ (далее - гигрометр), предназначен для измерения объемной доли влаги (далее ОДВ) в воздухе, азоте, кислороде, водороде, инертных газах и газовых смесях, не взаимодействующих с фосфорным ангидридом.

Описание гигрометра БАЙКАЛ-5ЦМ:

Гигрометр является цифровым, показывающим, непрерывно-действующим стационарным прибором.

Работа гигрометра основана на непрерывном извлечении влаги из дозируемого потока анализируемого газа высокоэффективным сорбентом и одновременном электролитическом разложении извлеченной влаги под действием постоянного напряжения на водород и кислород с измерением тока электролиза.

Технические характеристики гигрометра БАЙКАЛ-5ЦМ:

Параметр	Значение
Диапазоны измерений объемной доли влаги, млн^-1	от 0 до 20, от 0 до 200
Пределы допускаемой основной приведенной погрешности измерения объемной доли влаги, не более, %.	± 6,0 в диапазоне от 0 до 20 млн^-1 ± 4,0 в диапазоне от 0 до 200 млн^-1
Представление измеренной информации	Цифровой дисплей; аналоговый сигнал (4 - 20) мА или (0 - 5) мА.
Пересчет измеренных значений объемной доли влаги в значения других величин влажности.	Массовая концентрация, мг/м3; температура точки росы, °С
Пределы допускаемой дополнительной приведенной погрешности Dl (Т), вызванной изменением температуры окружающего воздуха от нормальных условий применения на каждые 10 °С в пределах рабочих условий применения	± 2,0 %
Пределы допускаемой дополнительной приведенной погрешности Dl (Т), вызванной изменением температуры окружающего воздуха от нормальных условий применения на каждые 10 °С в пределах рабочих условий применения	± 2,0 %
Пределы допускаемой дополнительной приведенной погрешности Dl (Ра), вызванной изменением атмосферного давления на каждые 3,3 кПа (25 мм рт.ст.) вдиапазоне от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.)	± 2,0 %
Пределы допускаемой дополнительной погрешности Dl (Рр), вызванной отклонением входного давления анализируемого газа от номинального значения на каждые 30 % в пределах рабочих условий применения	± 1,0 %
Время начала реагирования, мин, не более	0,5
Время установления показаний Т0,9, мин, не более	20,0
Время непрерывной работы гигрометра, в течение которого изменение основной приведенной погрешности не превышает 0,5 его нормированного значения, сутки	30
Номинальный расход анализируемого газа через чувствительный элемент гигрометра, см/мин	75
Электрическая мощность, потребляемая гигрометром, не более, Вт	20
Габаритные размеры, не более, мм	150x155x320
Масса, не более, кг	2,5
Условия эксплуатации
Температура среды и анализируемого газа, °С	от 5 до 50
Атмосферное давление, кПа	от 84 до 106,7
Относительная влажность, %	до 80 от 0,16
Входное давление анализируемого газа, МПа	до 1,0

Комплект поставки БАЙКАЛ-5ЦМ

№	Наименование	Количество
1.	Гигрометр кулонометрический БАЙКАЛ-5ЦМ	1
2.	Комплект запасных частей	1
3.	Комплект принадлежностей	1
4.	Шнур сетевой компьютерный (l=1,8 м)	1
5.	Руководство по эксплуатации	1
6.	Методика измерений расхода газа пузырьковым методом	1
7.	Свидетельство об аттестации методики измерений	1
8.	Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы	1
9.	Комплект электрической и газовой схем	1
