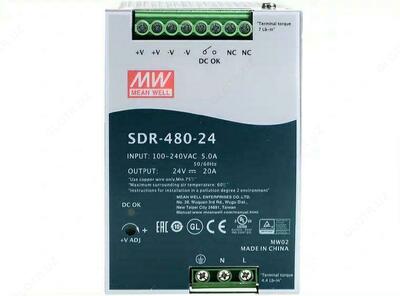

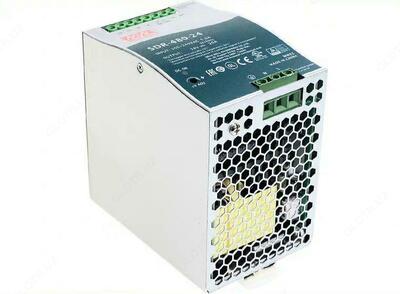

SDR-480-24 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	24V
Номинальный ток	20A
Диапазон тока	0 ~ 20A
Номинальная мощность	480W
Уровень шума на выходе	100mVp-p
Диапазон регулировки напряжения	24 - 28V
Допустимое отклонение напряжения	±1.2%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	1500ms, 150ms/230VAC 3000ms, 150ms/115VAC at full load
Время удержания	14ms/230VAC at full load

Вход:
Диапазон входных напряжений	90-264VAC 127 - 370VDC
Диапазон частот	47 ~ 63Hz
КПД	94%
Переменный ток	5A/115VAC 2.5A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
Пусковой ток	40A/115 VAC 80A/230VAC
Коррекция коэффициента мощности	0.94/230VAC 0.99/115VAC at full load

Защита:
Защита от перенапряжения	29 - 33V / Protection type: Shut down o/p voltage with auto-recovery or re-power on to recovery
Защита от перегрузки	Normally works within 110-150% rated output power for more than 3 seconds and then shut down o/p voltage with auto-recovery / >150% rated power, constant current limiting with auto-recovery within 2 seconds and may cause to shut down if over 2 seconds

Условия окр. среды:
Диапазон рабочих температур	-25 - +70°C
Рабочая влажность	20 - 95% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 - 50°C)
Вибрация	Component:^ - 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 - +85°C ,10- 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:>100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, SEMI F47, GL approved

Прочее:
MTBF (Средняя наработка на отказ)	112.9K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	85.5*125.2*128.5mm (W*H*D)
Упаковка	1.6Kg; 8pcs/13.8Kg/0.9CUFT
