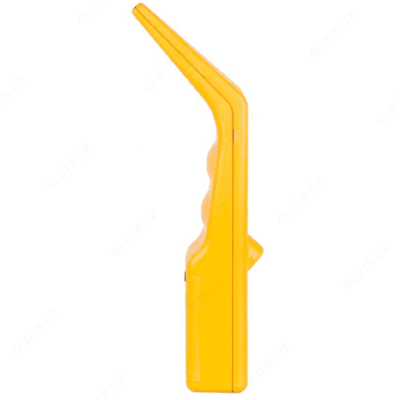

188 FFF — идентификатор предохранителей, автоматов защиты и неисправности шины заземления

Mahsulot tavsifi

Назначение идентификатора предохранителей 188FFF:

Идентификатор предохранителей 188FFF: Позволяет определить местонахождение плавкого предохранителя, автомата защиты или неисправную цепь в 1-фазных сетях напряжения ~ 220 В; Определение уровня сигнала по графической шкале-индикатору и зуммерному сигналу; Обеспечена высокая степень электробезопасности; Компактное исполнение, удобный и простой в эксплуатации, функция автоотключения; Обеспечение поиска без снятия напряжения в тестируемой сети электропитания; Функциональный состав: генератор - 188 FFF-T (Tx), приемник - 188 FFF-R (Rx); Масса 210 г.

Компания SEW представляет новую модель прибора, предназначенного для идентификации предохранителей, автоматов защиты, определения их мест расположения и соответствующей им линии электропитания, а также поиска неисправностей в цепях заземления.

Устройство 188FFF предназначено определения места расположения защитного автомата в электрическом распредщитке подключенного к определенной розетке. Поиск выполняется в зданиях без отключения сетевого питания.

Устройство можно применять для определения трассировки силовых цепей (открытого расположения) от электрической розетки до автомата в старых зданиях или в зданиях с утерянной схемой сети электропитания. Кроме того, прибор может использоваться для проверки правильности монтажа и разводки электрических цепей и т.д. В составе: излучатель - питается от проверяемой цепи; приемник - питание 9 В (Крона).

Технические характеристики идентификатора предохранителей 188FFF:

Параметр	Значения
Диапазон рабочих напряжений	220 … 240 В
Частота рабочего напряжения	50/60 Гц
Тестовый сигнал	10 кГц
Питание генератора	от оконечной электророзетки тестируемой цепи
Питание приемника	9 В («Крона»)
Условия эксплуатации	1^oС … 55^oС
Габаритные размеры	Приемник: 60 х 50 х 30 мм 200х50х40 мм
Масса	210 г

Комплект поставки 188 FFF

Наименование	Количество
Идентификатор предохранителей, автоматов защиты и неисправности шины заземления 188 FFF	1
Транспортная сумка	1
Руководство по эксплуатации	1
Батарея 9 В	1
Ремешок для переноски	1
