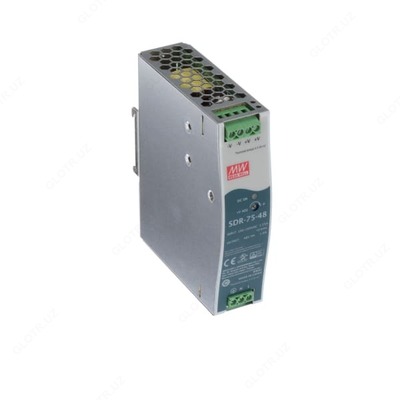

SDR-75-48 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	48V
Номинальный ток	1.6A
Диапазон тока	0-1.6A
Номинальная мощность	76W
Уровень шума на выходе	120mVp-p
Диапазон регулировки напряжения	48-55V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	1500ms, 60ms/230VAC 3000ms, 60ms/115VAC at full load
Время удержания	80ms/230VAC 20ms/115VAC at full load

Вход:
Диапазон входных напряжений	88 ~ 264VAC 124 - 370VDC [DC input operation possible by connecting AC/L(+),AC/N(-)]
Диапазон частот	47 ~ 63Hz
КПД	90%
Переменный ток	1.4A/115VAC 0.85A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	30A/115VAC 50A/230VAC

Защита:
Защита от перенапряжения	56-65V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	Normally works within 110-150% rated output power for more than 3 seconds and then shut down o/p voltage, re-powr on to recover / 150 -170% rated power, constant current limiting with auto-recovery within 3 seconds, and then shut down o/p voltage after 3 seconds, re-powr on to recover

Условия окр. среды:
Диапазон рабочих температур	-30 - +70°C
Рабочая влажность	20 - 95% RH non-condensing
Температурный коэффициент	± 0.03%/°C (0 ~ 60°C)
Вибрация	Component:10 - 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 - +85°C, 10 - 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, TUV EN60950-1 approved, design refer to GL
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25°C / 70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22). EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, SEMI F47 approved

Прочее:
MTBF (Средняя наработка на отказ)	481.9K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	32*125.2*102mm (W*H*D)
Упаковка	0.51 Kg; 28pcs/15.3Kg/1.22CUFT
