АМ-3128 измеритель RLC

Mahsulot tavsifi

Технические характеристики измерителя RLC АМ-3128:

Частота испытательного сигнала Поддиапазон измерений Отображаемый диапазон Пределы абсолютной погрешности измерений Эквивалентная схема измерений

C De*

Измерение емкости С и тангенса угла диэлектрических потерь D

100, 120 Гц 20 мФ 4,000 мФ...20,000 мФ ±(0,08Cx + 5 е.м.р) ±0,0800 последовательная

4 мФ 400,0 мкФ...3,9999 мФ ±(0,02Cx + 3 е.м.р) ±0,0200 последовательная

400 мкФ 40,00 мкФ...399,99 мкФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная

40 мкФ 4,000 мкФ...39,999 мФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная

4 мкФ 400,0 нФ...3,9999 мкФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная или параллельная

400 нФ 40,00 нФ...399,99 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 параллельная

40 нФ 4,000 нФ...39,999 нФ ±(0,005Cx + 3 е.м.р) ±0,0050 параллельная

4 нФ 0 пФ...3,999 нФ ±(0,015Cx + 5 е.м.р) - параллельная

1 кГц 1000 мкФ 400,0 мкФ...999,9 мкФ ±(0,03Cx + 5 е.м.р) ±0,0400 последовательная

400 мкФ 40,00 мкФ...399,99 мкФ ±(0,015Cx + 3 е.м.р) ±0,0200 последовательная

40 мкФ 4,000 мкФ...39,999 мкФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная

4 мкФ 400,0 нФ...3,9999 мкФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная

400 нФ 40,00 нФ...399,99 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная или параллельная

40 нФ 4,000 нФ...39,999 нФ ±(0,006Cx + 3 е.м.р) ±0,0040 параллельная

4 нФ 400,0 пФ...3,9999 нФ ±(0,006Cx + 3 е.м.р) ±0,0060 параллельная

400 пФ 0,0 пФ...399,9 пФ ±(0,03Cx + 5 е.м.р) - параллельная

10 кГц 100 мкФ 40,00 мкФ...100,00 мкФ ±(0,04Cx + 5 е.м.р) ±0,0400 последовательная

40 мкФ 4,000 мкФ...39,999 мкФ ±(0,02Cx + 3 е.м.р) ±0,0200 последовательная

4 мкФ 400,0 нФ...3,9999 мкФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная

400 нФ 40,00 нФ...399,99 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная

40 нФ 4,000 нФ...39,999 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная или параллельная

4 нФ 400,0 пФ...3,9999 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 параллельная

400 пФ 40,00 пФ...399,99 пФ ±(0,006Cx + 3 е.м.р) ±0,0060 параллельная

40 пФ 0,00 пФ...39,99 пФ ±(0,025Cx + 5 е.м.р) - параллельная

40 кГц 100 мкФ 40,00 мкФ...100,00 мкФ ±(0,06Cx + 5 е.м.р) ±0,0600 последовательная

40 мкФ 4,000 мкФ...39,999 мкФ ±(0,04Cx + 3 е.м.р) ±0,0400 последовательная

4 мкФ 400,0 нФ...3,9999 мкФ ±(0,01Cx + 2 е.м.р) ±0,0100 последовательная

400 нФ 40,00 нФ...399,99 нФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная

40 нФ 4,000 нФ...39,999 нФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная или параллельная

4 нФ 400,0 пФ...3,9999 нФ ±(0,006Cx + 2 е.м.р) ±0,0060 параллельная

400 пФ 40,00 пФ...399,99 пФ ±(0,01Cx + 3 е.м.р) ±0,0100 параллельная

40 пФ 0,000 пФ...39,999 пФ ±(0,03Cx + 5 е.м.р) - параллельная

100 кГц 10 мкФ 4,000 мкФ...10,000 мкФ ±(0,08Cx + 20 е.м.р) ±0,0800 последовательная

4 мкФ 400,0 нФ...3,9999 мкФ ±(0,05Cx + 10 е.м.р) ±0,050 последовательная

400 нФ 40,00 нФ...399,99 нФ ±(0,015Cx + 5 е.м.р) ±0,0150 последовательная

40 нФ 4,000 нФ...39,999 нФ ±(0,01Cx + 2 е.м.р) ±0,0100 последовательная

4 нФ 400,0 пФ...3,999 нФ ±(0,01Cx + 2 е.м.р) ±0,0100 последовательная или параллельная

400 пФ 40,00 пФ...399,99 пФ ±(0,015Cx + 2 е.м.р) ±0,0150 параллельная

40 пФ 4,000 пФ...39,999 пФ ±(0,02Cx + 5 е.м.р) ±0,0200 параллельная

4 пФ 0,000 пФ...3,999 пФ ±(0,05Cx + 10 е.м.р) - параллельная

* – погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5. Сх – измеренное значение емкости.

Частота испытательного сигнала Поддиапазон измерений Отображаемый диапазон Пределы абсолютной погрешности измерений Эквивалентная схема измерений

L De*

Измерение индуктивности L и добротности Q

100 Гц, 120 Гц 1000 Гн 400,0 Гн...999,9 Гн ±(0,02Lx + 3 е.м.р) ±0,0200 параллельная

400 Гн 40,000 Гн...399,99 Гн ±(0,006Lx + 2 е.м.р) ±0,0060 параллельная

40 Гн 4,000 Гн...39,999 Гн ±(0,004L + 2 е.м.р) ±0,0040 параллельная

4 Гн 400,0 мГн...3,9999 Гн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная или параллельная

400 мГн 40,00 мГн...399,99 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная

40 мГн 4,000 мГн...39,999 мГн ±(0,006Lx + 3 е.м.р) ±0,0060 последовательная

4 мГН 0 мкГн...3,999 мГн ±(0,03Lx + 5 е.м.р) - последовательная

1 кГц 100 Гн 40,00 Гн...100,00 Гн ±(0,02x + 3 е.м.р) ±0,0200 параллельная

40 Гн 4,000 Гн...39,999 Гн ±(0,006Lx + 2 е.м.р) ±0,0060 параллельная

4 Гн 400,0 мГн...3,9999 Гн ±(0,004Lx + 2 е.м.р) ±0,0040 параллельная

400 мГн 40,00 мГн...399,99 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная или параллельная

40 мГн 4,000 мГн...39,999 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная

4 мГн 400,0 мкГн...3,9999 мГн ±(0,01Lx + 3 е.м.р) ±0,0100 последовательная

400 мкГн 0,0 мкГн...399,9 мкГн ±(0,03Lx + 5 е.м.р) - последовательная

10 кГц 1 Гн 400,0 мГн...999,9 мГн ±(0,015Lx + 3 е.м.р) ±0,0150 параллельная

400 мГн 40,00 мГн...399,99 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 параллельная

40 мГн 4,000 мГн...39,999 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная или параллельная

4 мГн 400,0 мкГн...3,9999 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная

400 мкГн 40,00 мкГн...399,99 мкГн ±(0,008Lx + 3 е.м.р) ±0,0080 последовательная

40 мкГн 0,00 мкГн...39,99 мкГн ±(0,03Lx + 5 е.м.р) - последовательная

40 кГц 1 Гн 400,0 мГн...999,9 мГн ±(0,02Lx + 4 е.м.р) ±0,0200 параллельная

400 мГн 40,00 мГн...399,99 мГн ±(0,008Lx + 2 е.м.р) ±0,0080 параллельная

40 мГн 4,000 мГн...39,999 мГн ±(0,008Lx + 2 е.м.р) ±0,0080 последовательная или параллельная

4 мГн 400,0 мкГн...3,9999 мГн ±(0,008Lx + 2 е.м.р) ±0,0080 последовательная

400 мкГн 40,00 мкГн...399,99 мкГн ±(0,015Lx + 3 е.м.р) ±0,0150 последовательная

40 мкГн 0,00 мкГн...39,999 мкГн ±(0,04Lx + 5 е.м.р) - последовательная

100 кГц 100 мГн 40,00 мГн...399,99 мГн ±(0,025Lx + 2 е.м.р) ±0,0250 параллельная

40 мГн 4,000 мГн...39,999 мГн ±(0,015Lx + 2 е.м.р) ±0,0150 параллельная

4 мГн 400,0 мкГн...3,9999 мГн ±(0,01Lx + 2 е.м.р) ±0,0100 последовательная или параллельная

400 мкГн 40,00 мкГн...399,99 мкГн ±(0,01Lx + 2 е.м.р) ±0,0100 последовательная

40 мкГн 4,000 мкГн...39,999 мкГн ±(0,015Lx + 5 е.м.р) ±0,0150 последовательная

4 мкГн 0,000 мкГн...3,999 мкГн ±(0,04Lx + 10 е.м.р) - последовательная

Barchasini ko'rsatish

Artikl

Brend

Uzkip

Chakana narx

10 soʻm

Mahsulot qiymati QQSsiz ko‘rsatilgan. Buyurtma qilinganda 12% qo‘shiladi

Bu mahsulot bilan birga ko'rishadi

WT3003E — прецизионный анализатор мощности с тремя входным элементами

546 263 952 soʻm

ТПМ-250 — миллитесламетр (магнитометр) портативный модульный

36 900 864 soʻm

LRCD210 — комбинированный тестер (цепь и УЗО)

10 soʻm

ARCS-40M — присоединительное устройство для импульсно-дугового метода

88 452 000 soʻm

WK 6520B — прецизионный ВЧ измеритель

10 soʻm

WK 6510P — прецизионный ВЧ измеритель

10 soʻm

АММ-3044 — анализатор компонентов

10 soʻm

ИОН-3701 — измеритель остаточной намагниченности

14 002 560 soʻm

WT3004E — прецизионный анализатор мощности с четырьмя входным элементами

546 263 952 soʻm

MULTI ALCL-40D — преобразователь переменного тока

10 soʻm

LCR-78250A — измеритель иммитанса

980 346 276 soʻm

WK 6530P — прецизионный ВЧ измеритель

10 soʻm

Sizning avval ko'rganlaringiz

HDR-15-48 Блок питания MEAN WELL

АМ-3128 измеритель RLC

Контакторы Siemens 3RT1023-3AN20

LCR-78205A — измеритель иммитанса

O'xshash kategoriyalar

Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	C	De*	Эквивалентная схема измерений
Измерение емкости С и тангенса угла диэлектрических потерь D
100, 120 Гц	20 мФ	4,000 мФ...20,000 мФ	±(0,08Cx + 5 е.м.р)	±0,0800	последовательная
	4 мФ	400,0 мкФ...3,9999 мФ	±(0,02Cx + 3 е.м.р)	±0,0200	последовательная
	400 мкФ	40,00 мкФ...399,99 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	40 мкФ	4,000 мкФ...39,999 мФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	параллельная
	40 нФ	4,000 нФ...39,999 нФ	±(0,005Cx + 3 е.м.р)	±0,0050	параллельная
	4 нФ	0 пФ...3,999 нФ	±(0,015Cx + 5 е.м.р)	-	параллельная
1 кГц	1000 мкФ	400,0 мкФ...999,9 мкФ	±(0,03Cx + 5 е.м.р)	±0,0400	последовательная
	400 мкФ	40,00 мкФ...399,99 мкФ	±(0,015Cx + 3 е.м.р)	±0,0200	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	40 нФ	4,000 нФ...39,999 нФ	±(0,006Cx + 3 е.м.р)	±0,0040	параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,006Cx + 3 е.м.р)	±0,0060	параллельная
	400 пФ	0,0 пФ...399,9 пФ	±(0,03Cx + 5 е.м.р)	-	параллельная
10 кГц	100 мкФ	40,00 мкФ...100,00 мкФ	±(0,04Cx + 5 е.м.р)	±0,0400	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,02Cx + 3 е.м.р)	±0,0200	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,006Cx + 3 е.м.р)	±0,0060	параллельная
	40 пФ	0,00 пФ...39,99 пФ	±(0,025Cx + 5 е.м.р)	-	параллельная
40 кГц	100 мкФ	40,00 мкФ...100,00 мкФ	±(0,06Cx + 5 е.м.р)	±0,0600	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,04Cx + 3 е.м.р)	±0,0400	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная или параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,01Cx + 3 е.м.р)	±0,0100	параллельная
	40 пФ	0,000 пФ...39,999 пФ	±(0,03Cx + 5 е.м.р)	-	параллельная
100 кГц	10 мкФ	4,000 мкФ...10,000 мкФ	±(0,08Cx + 20 е.м.р)	±0,0800	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,05Cx + 10 е.м.р)	±0,050	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,015Cx + 5 е.м.р)	±0,0150	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная
	4 нФ	400,0 пФ...3,999 нФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная или параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,015Cx + 2 е.м.р)	±0,0150	параллельная
	40 пФ	4,000 пФ...39,999 пФ	±(0,02Cx + 5 е.м.р)	±0,0200	параллельная
	4 пФ	0,000 пФ...3,999 пФ	±(0,05Cx + 10 е.м.р)	-	параллельная
* – погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5. Сх – измеренное значение емкости.
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	L	De*	Эквивалентная схема измерений
Измерение индуктивности L и добротности Q
100 Гц, 120 Гц	1000 Гн	400,0 Гн...999,9 Гн	±(0,02Lx + 3 е.м.р)	±0,0200	параллельная
	400 Гн	40,000 Гн...399,99 Гн	±(0,006Lx + 2 е.м.р)	±0,0060	параллельная
	40 Гн	4,000 Гн...39,999 Гн	±(0,004L + 2 е.м.р)	±0,0040	параллельная
	4 Гн	400,0 мГн...3,9999 Гн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	40 мГн	4,000 мГн...39,999 мГн	±(0,006Lx + 3 е.м.р)	±0,0060	последовательная
	4 мГН	0 мкГн...3,999 мГн	±(0,03Lx + 5 е.м.р)	-	последовательная
1 кГц	100 Гн	40,00 Гн...100,00 Гн	±(0,02x + 3 е.м.р)	±0,0200	параллельная
	40 Гн	4,000 Гн...39,999 Гн	±(0,006Lx + 2 е.м.р)	±0,0060	параллельная
	4 Гн	400,0 мГн...3,9999 Гн	±(0,004Lx + 2 е.м.р)	±0,0040	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,01Lx + 3 е.м.р)	±0,0100	последовательная
	400 мкГн	0,0 мкГн...399,9 мкГн	±(0,03Lx + 5 е.м.р)	-	последовательная
10 кГц	1 Гн	400,0 мГн...999,9 мГн	±(0,015Lx + 3 е.м.р)	±0,0150	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,008Lx + 3 е.м.р)	±0,0080	последовательная
	40 мкГн	0,00 мкГн...39,99 мкГн	±(0,03Lx + 5 е.м.р)	-	последовательная
40 кГц	1 Гн	400,0 мГн...999,9 мГн	±(0,02Lx + 4 е.м.р)	±0,0200	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	последовательная или параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	последовательная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,015Lx + 3 е.м.р)	±0,0150	последовательная
	40 мкГн	0,00 мкГн...39,999 мкГн	±(0,04Lx + 5 е.м.р)	-	последовательная
100 кГц	100 мГн	40,00 мГн...399,99 мГн	±(0,025Lx + 2 е.м.р)	±0,0250	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,015Lx + 2 е.м.р)	±0,0150	параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,01Lx + 2 е.м.р)	±0,0100	последовательная или параллельная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,01Lx + 2 е.м.р)	±0,0100	последовательная
	40 мкГн	4,000 мкГн...39,999 мкГн	±(0,015Lx + 5 е.м.р)	±0,0150	последовательная
	4 мкГн	0,000 мкГн...3,999 мкГн	±(0,04Lx + 10 е.м.р)	-	последовательная

Arizangiz muvaffaqiyatli yuborildi!

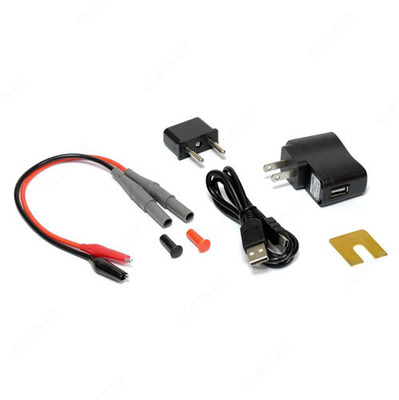

АМ-3128 измеритель RLC
