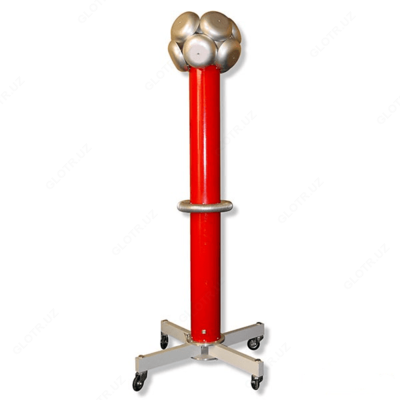

ДН-200э — делитель высокого напряжения 2-200 кВ (эталонный, 0,5%)

Mahsulot tavsifi

Назначение делителя высокого напряжения ДН-200э:

Делитель напряжения ДН-200э предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

Делитель напряжения ДН-200э может также применяться для масштабного преобразования высоких импульсных напряжений стандартной коммутационной и грозовой формы , а частотный диапазон преобразуемых высоких напряжений переменного тока может быть расширен от 1 Гц до 20000 Гц.

Описание делителя высокого напряжения ДН-200э:

Делитель напряжения ДН-200э собран по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из резистивно-емкостных сборок. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Резистивно-емкостная сборка делителя помещена в диэлектрический корпус. В основании и в верхней крышке корпуса предусмотрены отверстия для охлаждения элементов делителя.

В плече низкого напряжения установлен разрядник для защиты от перенапряжений.

Коаксиальный кабель, применяемый для подсоединения к выходу делителя и к измерительному прибору, снабжен байонетными разъемами.

Емкостно-омический делитель ДН-200э с погрешностью измерений 0,5%. Может использоваться как с цифровым прибором ИПН-2Э, так и с другими измерительными средствами.

Делител ДН-200э не имеют заполняющей среды, что обеспечивает простоту и легкость конструкций. Применение современных клеевых и защитных материалов, высокоточных резисторов и конденсаторов, позволили получить высокую механическую и электрическую прочность, отсутствие частичных разрядов и стабильность характеристик делителя в широком диапазоне температур.

Метрологические характеристики делителя стабильны при длительном воздействии номинального напряжения (отклонение К_дел от номинального значения не превышает 0,08%).

При изменении частоты (в диапазоне от 45 Гц до 2,5 кГц) коэффициент деления делителя соответствует требования ГОСТ 13109-97.

В диапазоне рабочих температур (+5 ... +40 ^оС) дополнительная погрешность коэффициента деления К_дел не выходит за пределы основной погрешности.

Области применения делителя высокого напряжения ДН-200э:
- Измерение высоких напряжений постоянного и переменного тока в лабораторных и полевых условиях при испытаниях электрооборудования;
- Измерение и запись формы импульсных напряжений (дополнительная опция).

Технические характеристики делителя высокого напряжения ДН-200э:

Параметр	Значение
Номинальные коэффициенты деления	500, 1000, 1500, 2000, 3000, 4000
Диапазон преобразования напряжения постоянного тока , кВ	±(1 ... 200)
Диапазон преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц – 20 кГц), кВ	(2 ... 200)
Диапазон (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ	(6 ... 200)
Предел допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, %	± 0,5
Предел допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, %	± 0,5
Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С	не превышает 50 % от пределов допускаемой относительной основной погрешности
Время установления рабочего режима измерений, не более, с	60
Средняя наработка на отказ, не менее, ч	7000
Средний срок службы, не менее, лет	8
Масса, не более, кг	45
Габаритные размеры (высота х диаметр делителя х димаетр опоры), не более, мм	2400 х 185 х 1100
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст.	20 ± 5 30...80 630-800
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст.	5...40 80 при 25 °С 630-800
