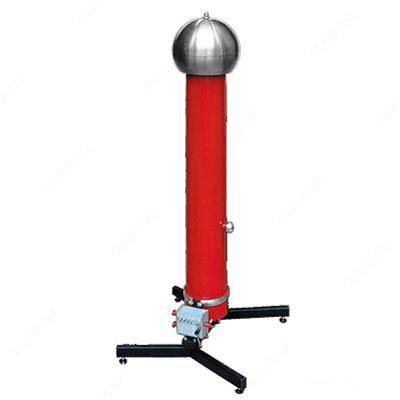

ДН-220пт — образцовый делитель напряжения

Mahsulot tavsifi

Назначение образцового делителя напряжения ДН-220пт:

Делитель напряжения ДН-220пт предназначен для поверки в эксплуатации измерительных трансформаторов напряжения классов 35, 110 и 220 кВ. Делитель имеет три стандартных коэффициента деления, малые габариты и вес, стоек к транспортированию. На делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"

Технические характеристики образцового делителя напряжения ДН-220пт:

Параметр	Значение
Номинальная частота, Гц	50
Номинальное напряжение, кВ	160 45*
Испытательное напряжение в течение 1 мин.**, кВ	200
Диапазоны измерений действующих значений высокого напряжения переменного тока частотой 50 Гц, кВ	16 - 25* 28 - 42* 50 - 77 101 - 153
Номинальное значение емкости плеча ВН, пФ	365 1140*
Номинальные значения коэффициентов деления	350 1100 2200
Пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока частотой 50 Гц, %	± 0,1
Предел допустимой основной угловой погрешности	± 0,5
Сопротивление нагрузки, кОм	1000
Номинальное избыточное давление элегаза, МПа	0,3
Длина измерительного кабеля (тип RG58C), м	20
Габаритная высота, мм	1600
Масса, кг, не более	24
Климатическое исполнение по ГОСТ 15150	УХЛ-4
