Назначение киловольтметра РД-30:

Киловольтметр РД-30 предназначен для измерения постоянного и переменного синусоидального напряжения частотой 50 Гц в диапазоне от 1 до 30 кВ.

Киловольтметр РД-30 обеспечивает измерение:
- действующего значения переменного напряжения частотой 50 Гц;
- среднего значения постоянного напряжения;
Киловольтметр РД-30 может быть использован в испытательных высоковольтных лабораториях электротехнического и энергетического профиля, а также научно-исследовательских учреждениях.

Исполнение изделия соответствует ГОСТ 17512-82, климатической категории УХЛ 4.2 по ГОСТ 15150-69 и группе 2 приборов по ГОСТ 22261-82.

Описание киловольтметра РД-30:

Функционально РД-30 включает в себя первичный измерительный преобразователь (высоковольтный омический симметричный делитель напряжения) и подключенный к его выходу «радиовольтметр» - высокоточный микропроцессорный низковольтный вольтметр постоянного и переменного напряжения, состоящий из двух отдельных разнесенных модулей (измерительного и индикаторного), которые связаны между собой по радиоканалу.

Радиовольтметр измеряет среднее значение постоянного (DC) напряжения, действующее (среднеквадратичное) значение переменного (AC) напряжения.

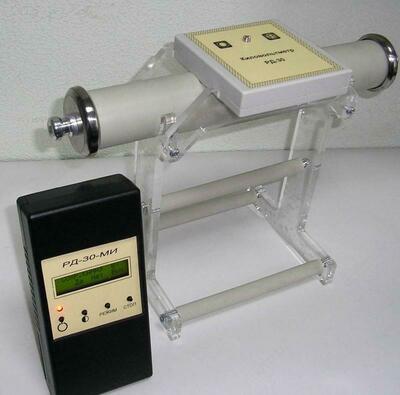

Конструктивно РД-30 состоит из высоковольтного блока РД-30-БВ, подключаемого к источнику измеряемого напряжения, и индикаторного модуля РД-30-МИ, с которого оператор считывает показания. Связь между блоками осуществляется по радиоканалу на частоте примерно 900 МГц и на расстояние 5-10 м.

Высоковольтный блок (БВ) представляет собой два точных омических делителя напряжения, оба выхода которых подключены ко входу аналого-цифрового преобразователя измерительного модуля «радиовольтметра», находящегося в среднем отсеке блока.

Индикаторный модуль РД-30-МИ выполнен в виде ручного измерительного прибора с ЖКИ, радиочастотным приемопередатчиком, микроконтроллером и USB-портом для подключения к компьютеру.

Технические характеристики киловольтметра РД-30:

Параметр	Значение
Диапазон измерений напряжения постоянного тока, (среднее значение), кВ	от 1 до 30
Диапазон измерений напряжения переменного тока (действующее значение), кВ	от 1 до 30
Полоса пропускания, Гц	0 - 500
Входное сопротивление высоковольтного блока РД140-БВ на постоянном токе, МОм	60±2
Входное сопротивление высоковольтного блока РД140-БВ на переменном токе частотой 50 Гц, МОм, не менее	50±5
Предел допускаемой относительной погрешности при измерении напряжения постоянного и переменного тока, %	±1,0
Питание БВ и МИ производится от четырех встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 1,8-2,1 А∙ч: - напряжение питания, В - продолжительность непрерывной работы без подзарядки, ч, не менее	5±0,2 8
Дальность действия радиоканала, м, не менее	5
Продолжительность непрерывной работы РД-30 при входном напряжении до 30 кВ, час, не более	8
Время установления рабочего режима после включения питания, мин.,	1
Габаритные размеры, мм: - РД30-БВ - РД30-МИ	250х200х150 95х190х40
Масса, кг, не более: - РД30-БВ - РД30-МИ	1 0,5
Срок службы, лет, не менее	10
Условия эксплуатации	температура окружающего воздуха +5... +40 °С; относительная влажность окружающего воздуха до 80 %; коэффициент несинусоидальности измеряемого напряжения переменного тока должен быть не более 8%; коэффициент пульсации измеряемого напряжения постоянного тока должен быть не более 1%; расстояние от высоковольтного блока РД-30-БВ до токопроводящих объектов, которые заземлены или находятся под потенциалом - не менее 0,5 м
