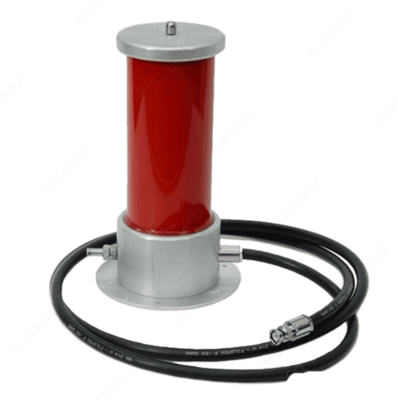

ДНВ-20И — делитель напряжения высоковольтный импульсный
Mahsulot tavsifi
-
Назначение делителя напряжения высоковольтного импульсного ДНВ-20И:
Делитель напряжений высоковольтный импульсный ДНВ-20И предназначен для преобразования высоких напряжений до уровня, безопасного для последующей обработки, хранения, передачи измерительного сигнала.
-
Технические характеристики делителя напряжения высоковольтного импульсного ДНВ-20И:
Параметр Значение Диапазон измерений напряжений постоянного тока, кВ от 1 до 15 Диапазон измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, кВ от 1 до 10 Коэффициент деления при входном сопротивлении средства измерения 1 МОм ±1% 1/1500 Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, % ± 0,1 Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, % ± 0,5 Диапазон рабочих частот, МГц от 0 до 5 Время нарастания переходной характеристики делителя (при воздействии импульса амплитудой до 60 кВ, длительностью 50 мкс), нс, не более 70 Входная емкость, пФ, не более 50±5 Входное активное сопротивление, МОм, не менее 42±2 Выходная емкость (с кабелем), нФ, не более 75±5 Выходное активное сопротивление (с кабелем), кОм, не более 28±2 Габаритные размеры делителя (высота х диаметр), мм, не более 280 х 150 Длина кабеля соединительного с учетом соединителей, м, не менее 0,8 Масса делителя 3 -
Комплект поставки ДНВ-20И
№ Наименование Количество 1 Делитель напряжения высоковольтный импульсный ДНВ-20И 1 2 Кабель соединительный RG-214/U 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1
