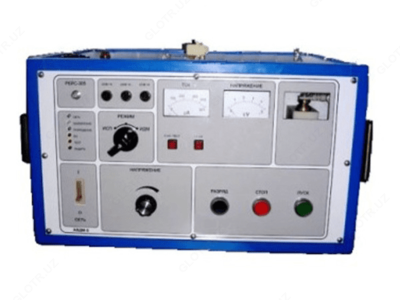

АВДМ-5 — аппарат высоковольтный

Mahsulot tavsifi

Назначение аппарата АВДМ-5:

Аппарат высоковольтный АВДМ-5 предназначен для проведения испытаний изоляции проводов и кабелей связи, а также низковольтных силовых кабелей повышенным выпрямленным напряжением и определения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра РЕЙС-305.

Условия эксплуатации аппарата АВДМ-5:
- Температура воздуха от минус 30 ºС до плюс 40 ºС;
- Относительная влажность до 80 % при температуре плюс 25 ºС;
- Атмосферное давление 530 - 800 мм рт. ст.
Устройство и принцип работы аппарата АВДМ-5:

Аппарат высоковольтный АВДМ-5 конструктивно состоит из трех частей, объединенных общим корпусом:
- Высоковольтного испытательного аппарата;
- Импульсного генератора;
- Адаптера дугового разряда.
Контроль выходного напряжения ведется по системе измерения высокого напряжения, которая всегда индицирует амплитудное значение выходного напряжения.

Контроль выходного тока в режиме "ИСПЫТАНИЕ" ведется по аналоговому миллиамперметру с тремя пределами измерения - 50 мА, 5 мА и 0,5 мА. При этом предел 50 мА включен постоянно, а для включения других двух пределов необходимо нажать соответствующие кнопки.

При выключении высокого напряжения или срабатывании защиты по току (45+-3мА) замыкатель внутри блока заземляет высоковольтный вывод. При этом разряд объекта испытания (кабеля) происходит через разрядное сопротивление и контролируется по киловольтметру.

Кнопка "5мА" с фиксацией имеет еще одно назначение - включает режим "ТЕСТ". В этом случае срабатывание защиты по току происходит при 5÷7 мА.

Рабочее положение аппарата АВДМ-5 - вертикальное.

Основные технические данные аппарата АВДМ-5:

Параметр	Значения
Напряжение питания частотой 50 Гц, В	220 ± 22
Максимальная потребляемая мощность, кВА	1
Максимальное выходное выпрямленное напряжение, кВ, не менее	4,5
Максимальный выходной ток в режиме "ИСПЫТАНИЕ", мА, не менее	47 ± 3
Максимальная запасаемая энергия разряда в режиме "ИДМ", Дж, не менее	500
Относительная погрешность измерения выходного напряжения, %, не более	3
Относительная погрешность измерения выходного тока, %, не более	3
Диапазон измерения расстояния до места повреждения методом дугового разряда, м	разряда, м 40 - 30000
Относительная погрешность измерения расстояния до места повреждения, %, не более	0,2
Габаритные размеры, мм, не более	510 x 150 x 500
Масса, кг, не более	39

Комплект поставки АВДМ-5

№	Наименование	Количество
1.	Аппарат АВДМ-5	1
2.	Кабель питания с разъемом	1
3.	Кабель соединительный высоковольтный	1
4.	Провод заземления	1
5.	Паспорт	1
