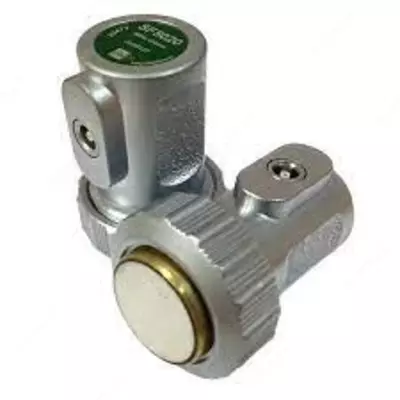

Ультразвуковые прямые совмещенные преобразователи П111

Mahsulot tavsifi

Пьезоэлектрические преобразователи (пэпы) предназначены для выявления внутренних дефектов (поры, волосовины, трещины, расслоения и др.), а также поиска локальных утонений в металлоконструкциях и стенках изделий, в т.ч. из низколегированных и аустенитных сталей в соответствии с существующими ГОСТами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96 и пр.
Преобразователи П111 обладают средней длительностью импульса и средним уровнем демпфирования - оптимальное сочетание чувствительности и разрешающей способности. Типичная форма импульса с количеством полупериодов, зависящим от частоты, размера пьезопластины и прочих факторов. Ширина спектра по уровню -6dB от 30 до 60%.
Все преобразователи снабжены встроенными согласующими элементами и разъемами Лемо0. Протектор преобразователей выполнен из высокопрочной керамики.

Технические характеристики прямых совмещенных ультразвуковых преобразователей:

Тип преобразователя	Частота, МГц	Размер пьезоэлемента, мм	Размер контактной поверхности, мм	Габаритные размеры DxH, мм
Преобразователь П111-1,25-К20	1,25	Ø20	Ø20	Ø26х26
Преобразователь П111-1,8-К20	1,8	Ø20	Ø20	Ø26х26
Преобразователь П111-1,8-К12	1,8	Ø12	Ø12	Ø19х22
Преобразователь П111-2,5-К25	2,5	Ø25	Ø25	Ø32х26
Преобразователь П111-2,5-К20	2,5	Ø20	Ø20	Ø26х26
Преобразователь П111-2,5-К12	2,5	Ø12	Ø12	Ø22х36
Преобразователь П111-5-К12	5	Ø12	Ø12	Ø22х36
Преобразователь П111-5-К6	5,0	Ø6	Ø12	Ø19х22
Преобразователь П111-10-К4	10,0	Ø4	Ø6	Ø19х22
