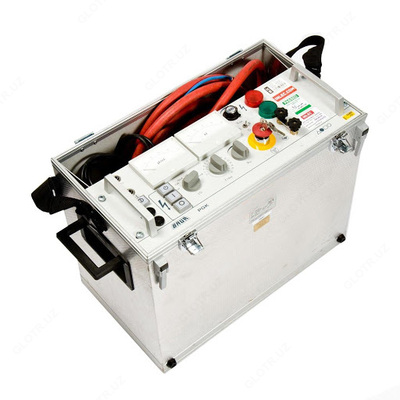

PGK 50 — компактная испытательная установка (до 50 кВ)

Mahsulot tavsifi

Назначение установки PGK 50:

Портативная высоковольтная установка PGK 50 для формирования напряжения отрицательной полярности до 50 кВ предназначена для испытаний кабелей с бумажно-масляной изоляцией и оболочки кабелей с изоляцией из сшитого полиэтилена в высоковольтных сетях. Высокое напряжение формируется посредством высоковольтного трансформатора и умножителя напряжения. Высоковольтная установка помещается в переносном футляре с ручками и ремнем.

Особенности установки PGK 50:
- плавно регулируемое выходное напряжение
- измерение напряжения производится непосредственно на высоковольтном выходе
- таймер на 1 - 30 мин
- высокочувствительное измерение тока
- высокий ток короткого замыкания
- обеспечение эксплуатационной безопасности в соответствии со стандартом VDE 0104
- защита от перенапряжений переходного процесса
- безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки
- возможность подключения Y/t-графопостроителя для записи тока
- интегрированное разрядное устройство работает автоматически. Разрядный резистор для максимальной разрядной энергии 8000 Вт. При сбое электропитания разрядное устройство срабатывает автоматически.

Технические характеристики установки PGK 50:

Параметр	Значения
Максимальное постоянное испытательное напряжение	50 кВ
Диапазон измерения тока	1 мкА/ 10 мкА/ 100 мкА; 1 мА/ 10 мА/ 100 мА
Максимально допустимый ток (в режиме КЗ)	25 мА DC
Мощность максимальная	1600 ВА
Наименьший считываемый ток	20 нА

Комплект поставки PGK 50

Наименование	Количество
Установка PGK 50	1
Высоковольтный соединительный кабель 4 м, с фиксированным креплением к установке	1
Кабель заземления 3 м с зажимом типа струбцина 24 мм	1
Кабель для оперативного заземления	1
Сетевой кабель	1
Руководство по эксплутации на русском языке	1
