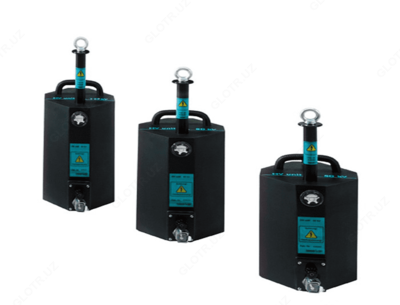

HV Test Set 80 — высоковольтный испытательный комплект 80 кВ DC

Mahsulot tavsifi

Описание высоковольтного испытательного комплекта HV Test Set 80:

Прибор HV Test Set относится к кабельным испытательным приборам и предназначен для проведения испытаний постоянным напряжением кабелей и ВВ установок в соответствии с нормативными правилами VDE. Он состоит из измерительного и высоковольтного блоков. Небольшие размеры корпуса и малый вес делают прибор транспортабельным и позволяют применять его непосредственно на месте. HV Test Set имеет три исполнения 50 кВ, 80 кВ, 110 кВ и поставляется как переносной высоковольтный прибор.

Преимущества высоковольтного испытательного комплекта HV Test Set 80:
- Безопасное использование благодаря системе контроля и простейшему управлению;
- Компактная и легкая конструкция, благодаря чему легко и быстро монтируется;
- Благодаря модульной конструкции может комплектоваться по запросам заказчика.
Назначение высоковольтного испытательного комплекта HV Test Set 80:
- Проверки вновь проложенных кабелей и муфт перед вводом в эксплуатацию;
- Регулярного проведения кабельных испытаний;
- Испытания электротехнического оборудования;
- Контроля перед повторным включением после проведения ремонта и работ на кабелях и высоковольтных установках.
Особенности высоковольтного испытательного комплекта HV Test Set 80:
- Простота обслуживания;
- Небольшой вес и компактное исполнение;
- Контроль исправности заземления;
- Отключение при токовой перегрузке;
- Гарантия качества в соответствии с нормативными правилами DIN ISO 9001;
- Хорошее качество изоляции корпуса;
- Отвечающее требованиям по защите окружающей среды.

Технические характеристики высоковольтного испытательного комплекта HV Test Set 80:

Параметр	Значение
Постоянное напряжение на выходе/диапазон напряжения	0 … 80 кВ
Ток на выходе при максимальном выходном напряжении	5 мА
Токовая перегрузка	≥ 7 мА
Диапазон тока	0,1 мA / 1 тА / 10 тА
Питание	230 V AC, 50 Гц
Потребляемая мощность	Максимально 0,9 кВА
Температура эксплуатации	-25 °С ... +55 °С
Температура хранения	-40 °С ... +70 °С
Вес измерительного блока	13,5 кг
Вес высоковольтного блока	18,5 кг
Размеры измерительного блока	400 x 335 x 200 мм
Размеры высоковольтного блока	214 x 560 x 236 мм

Комплект поставки HV Test Set 80

№	Наименование	Количество
1	Измерительный блок в кожаной сумке	1
2	Высоковольтный блок с в/в подключением	1
3	Кожаная сумка для измерительного блока	1
4	Кабель для соединения в/в и измерительного блока	1
5	Высоковольтный соединительный провод, 2 м	1
6	Провод заземления, 3 м, заземление в/в блока	1
7	Провод заземления, 3 м, заземление измерительного блока	1
8	Заземляющая штанга	1
9	Разрядная штанга	1
10	Провод заземления	1
11	Сумка для заземляющей штанги и провода заземления	1
12	Руководство по эксплуатации	1
13	Дополнительный сервисный пакет	1
