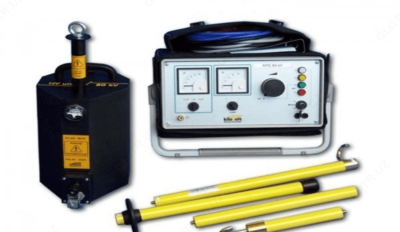

KPG 80kV — установка для испытания кабелей
Mahsulot tavsifi
-
Назначение установки для испытания кабелей KPG 80kV:
Установка KPG 80кВ была разработана для испытания силовых кабелей среднего напряжения.
Установка для испытания кабелей KPG 80кВ имеет небольшую массу и высокую выходную мощность, благодаря компактному дизайну, она идеально подходят для использования в полевых условиях. Разделенные функциональный и высоковольтный блок, переключатель с ключом, блокировка включения и цепь защитного заземления обеспечивают максимальную безопасность при использовании KPG 80кВ для испытания кабелей.
Область применения установки для испытания кабелей KPG 80kV:
- Испытание кабелей и кабельных соединений перед вводом в эксплуатацию
- Испытание кабеля при повторном вводе в эксплуатацию кабельных систем
- Регулярное профилактическое испытание кабелей
- Испытание электрооборудования
Особенности установки для испытания кабелей KPG 80kV:
- Легкое управление
- Прочная конструкция, малая масса
- Модульный дизайн
- Быстрая настройка тестирования в полевых условиях
- Отключение при перегрузке по току
- Защита от перегрузки по напряжению
- Измерение напряжения прямо на высоковольтном выходе
- Цепь защитного заземления
-
Технические характеристики установки для испытания кабелей KPG 80kV:
Параметр Значения Источник питания Работа от электрической сети, выбор 115/230 В; 50/60 Гц Выходное напряжение плавно регулируемое 0 ... 80 кВ постоянного тока отрицательная полярность Номинальный выходной ток при максимальном выходном напряжении 5 мА Отключение при перегрузке по току > 7 мА Диапазон измерений напряжения 0 ... 80 кВ Диапазоны измерения тока 100 мкА / 1 мА / 10 мА Потребляемая мощность 900 ВА максимум Диапазон рабочих температур
Температура хранения-25 °C ... +55 °C
-40 °C ... +70 °CМасса Функциональный блок
Высоковольтный блок13 кг
18,5 кгРазмеры (Ш х В х Г) Функциональный блок
Высоковольтный блок37 x 20 x 28 см
21 x 40 x 31 см -
Комплект поставки KPG 80kV
Наименование Количество Установка для испытания кабеля KPG 80kV 1 Функциональный блок с защитной сумкой и местом для хранения кабеля 1 Высоковольтный блок с высоковольтным креплением 1 Высоковольтный соединительный кабель, длина 2 метра 1 Соединительный кабель, для соединения высоковольтного блока и функционального блока, длина 3 метра 1 Кабель заземления для станционного заземления, длина 3 метра 1 Кабель заземления для защитного заземления, длина 3 метра 1 Шнур питания 1 Штанга заземления и разрядки, съѐмная, с кабелем заземления и сумкой 1 Пакет обновления 1 Руководство пользователя 1
