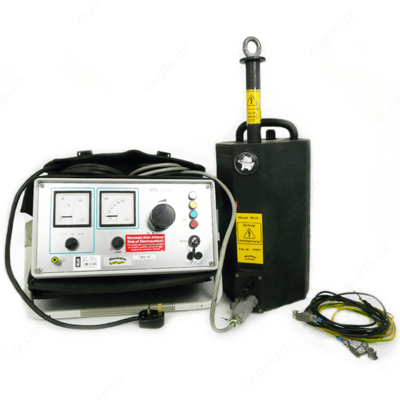

KPG 25kV — высоковольтная испытательная установка постоянного тока

Mahsulot tavsifi

Оосбенности прибора KPG 25kV:
- Легкое управление
- Прочная конструкция, малая масса
- Универсальное питание
- Встроенный таймер, 1...30 мин
- Встроенное разрядное устройство
- Внутреннее зарядное устройство для батареи, защита от глубокой разрядки
- Стабилизированное выходное напряжение, плавно регулируемое
- Измерение напряжения прямо на высоковольтном выходе
- Защита от короткого замыкания на выходе
- Защита от блуждающей волны
- Цепь защитного заземления

Технические характеристики прибора KPG 25kV:

Параметр	Значения
Источник питания	внутренняя аккумуляторная батарея сеть, переключаемое 115/230 В; 50-60 Гц внешний источник постоянного тока 11...15 В постоянного тока
Выходное напряжение	0 ... 25 кВ постоянного тока, плавно регулируемое отрицательная полярность пульсация < 0,25%
Номинальный выходной ток	1,5 мА при максимальном выходном напряжении, электронно ограничен
Время работы батареи при полной нагрузке	45 мин
Отключение при перегрузке по току (постоянный ток)	10 мА
Разряд	встроенное автоматическое разрядное устройство 3000 Дж (9,6 мкФ при 25 кВ)
Диапазон измерений напряжения	0 ... 30 кВ
Диапазоны измерения тока	0 ... 200 мкА / 0 ... 2 мА ручное или автоматическое переключение между диапазонами
Диапазон рабочих температур	–25 °C ... +55 °C –40 °C ... +70 °C
Конструкция	состоит из двух частей, функционального блока и высоковольтного блока
Масса	13.5 кг включая батарею
Размеры (Ш х В х Г)	473 x 152 x 275 мм

Комплект поставки KPG 25kV

Наименование	Количество
Прибор	1
Аккумуляторная батарея	1
Защитная сумка с местом для хранения кабелей	1
Высоковольтный кабель (экранированный), 3 метра	1
Кабель заземления для станционного заземления, 3 метра	1
Кабель заземления для защитного заземления, 3 метра	1
Шнур питания	1
Кабели для внешнего источника питания постоянного тока	1
Руководство пользователя	1
