РЕЙС-405 это мощный и компактный компьютерный рефлектометр фирмы СТЭЛЛ для определения мест повреждений в силовых кабельных линиях.
Высокоэффективен при использовании в составе электротехнической лаборатории.
ПРЕИМУЩЕСТВА
- четыре метода измерения,
- большой встроенный цветной дисплей,
- возможность подключения внешнего дисплея любого размера,
- мощный зондирующий сигнал,
- увеличенный диапазон измерения,
- простой, интуитивно-понятный интерфейс,
- прямое управление параметрами.

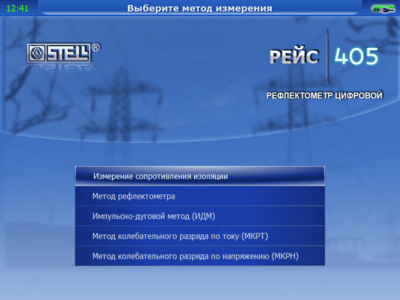

НАЗНАЧЕНИЕ
РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий,
- измеритель сопротивления изоляции,
- измеритель по импульсно-дуговому методу,
- измеритель по методу колебательного разряда.
Рефлектометр РЕЙС-405 разработан на основе пожеланий пользователей прибора «Рефлектометр РЕЙС-305», который получил широкое распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405 заменяет многие рефлектометры, в том числе рефлектометр Teleflex TFXRU немецкой фирмы SebaKMT. При этом цена РЕЙС-405 в 2,5 раза меньше, чем у немецкого.
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.
Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
РЕЙС-405 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Особенности применения
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Информацию о присоединительных устройствах (устройствах подключения к линии для разных методов измерения) можно посмотреть здесь.
Консультацию о необходимых дополнительных устройствах для реализации указанных методов можно получить и указанные дополнительные устройства можно приобрести у предприятий, выпускающих оборудование для электротехнических лабораторий, например:
- в России (г. Обнинск) - у фирмы «"ОбнинскЭнергоТех"», тел. +7 48439 9-04-06,
- в России (г. Москва) - у фирмы ИНТЕРИНЖ-Москва, тел.+7 495 719-21-20,
- в России (г.Ярославль) - у фирмы ООО "Интеринж",г. Ярославль, тел. +7 4852 304508,
- в России - на фирме "Ангстрем-ИП", г. Ярославль, тел. (4852) 33-69-55, http://angstremip.ru,
- у Таракановского Валерия Ивановича, г. Алматы / г. Москва, тел. (727)249-03-04, (701)553-11-50, (499)907-07-47, (915)133-58-09. Поставляет комплекты аппаратуры. Проводит обучение.
При разработке прибора РЕЙС-405 были сохранены все положительные качества рефлектометра РЕЙС-305, а именно: широкие функциональные возможности, хорошие технические характеристики, принцип прямого управления режимами и параметрами, простота выбора необходимого режима, простота и интуитивная понятность интерфейса, наличие автономного питания (встроенный аккумулятор), работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля, небольшие габариты и вес.
Новые положительные качества компьютерного рефлектометра РЕЙС-405
При разработке схемных, программных, а также конструктивных решений нового прибора были учтены замечания и пожелания пользователей приборов РЕЙС-305.
В результате компьютерный рефлектометр РЕЙС-405 получил много новых положительных качеств, в том числе:
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800 х 600 точек,
- 4-й режим - измерение сопротивления изоляции,
- вместо ручного управления выходным сопротивлением применено программное,
- увеличен диапазон измеряемых расстояний (с 51 км до 250 км),
- увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В),
- увеличено максимальное перекрываемое затухание (с 80 до 95 дБ),
- увеличена частота дискретизации входного сигнала (со 160 до 200 МГц),
- многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз),
- обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя,
- при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя,
- обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений,
- обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536 точек, через стандартный VGA разъем,
- конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
Новые положительные качества компьютерного рефлектометра РЕЙС-405 позволят существенно повысить технический уровень электролаборатории при поиске и измерении повреждений в силовых кабельных линиях.
